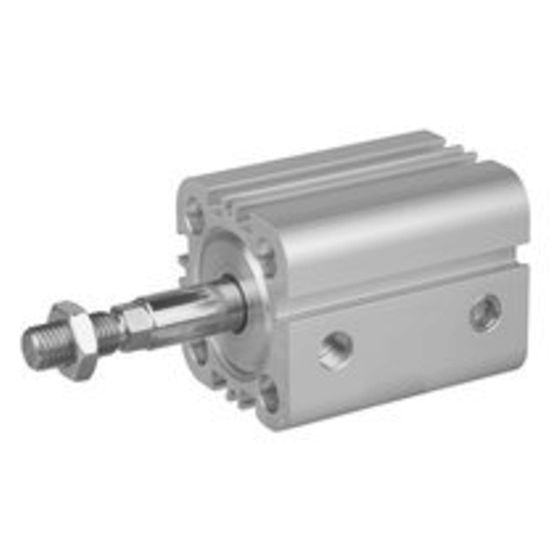

Aventics 0822497302, Kompaktzylinder, KPZ-SA-080-0015-00312241100000

Gemäß NFE 49-004
Ø 16 mm ... 100 mm
Max. Hub: 500 mm
Mit integrierter Sensornut
Optional: durchgehend (hohle) Kolbenstange, verdrehgesichert (über Kolbenstange oder Frontplatte), Mehrstellungsvariante, wärmebeständig, ATEX

Normen: NFE 49004
Kolben-Ø: 80 mm
Hub: 15 mm
Wirkprinzip: einfachwirkend, drucklos ausgefahren
Dämpfung: elastische Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard
Kolbenstange: einseitig
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 3167 N
Kolbenkraft ausfahrend: 105 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 1/8
Kolbenstangengewinde: M16x1,5
Aufschlagenergie: 0.75 J
Gewicht 0 mm Hub: 1.37 kg
Gewicht +10 mm Hub: 0.11 kg
Hub max.: 25 mm
Medium: Druckluft
Mediumstemperatur min.: -20 °C
Mediumstemperatur max.: 80 °C
