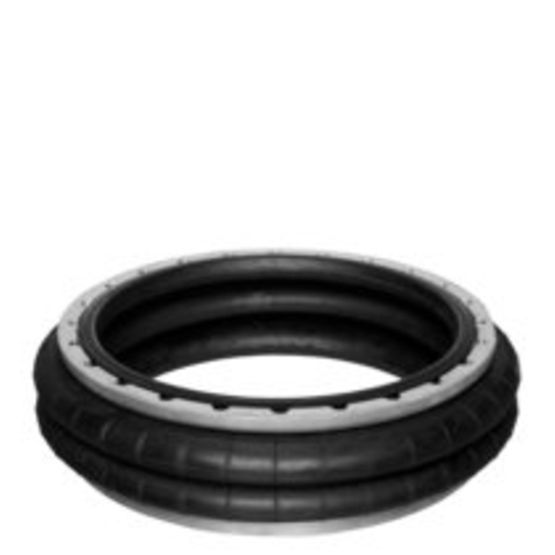

Aventics BCR-709-226-DB, Serie BCR, P\n: 1971232000

Faltenbalg: 2-faltig
Bauart: Balgzylinder mit Befestigungsring
Wirkprinzip: einfachwirkend, drucklos eingefahren
Deckeldurchmesser: 638 mm
Zulässiger Kippwinkel max.: 25 °
Effektiver Hub max.: 221 mm
radialer Einbauraum min.: 770 mm
Kraft min.: 136000 N
Kraft max.: 207000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 15.4 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Befestigungsring: Aluminium
Werkstoff Klemmring: Aluminium
