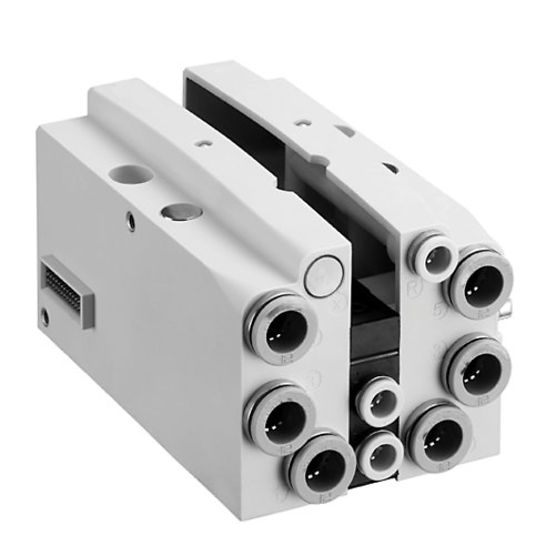

Aventics R412005795, CKD-Bausatz, Serie HF03-LG

Bauart: Montagesatz
Typ: Grundplatte für ein ein- oder beidseitig betätigtes Ventil
Druckluftanschluss 1: Ø 12
Druckluftanschluss 2 / 4: Ø 8
Anschluss 3 / 5: Ø 12
Entlüftungstyp: Anschlüsse getrennt
Entlüftung (3,5): mit gefasster Entlüftung (3/5)
Druckluftanschluss 12: Ø 8
Druckluftanschluss 14: ohne
Steuerluft Entlüftung: mit gesammelter Entlüftung der Steuerluft
Lieferumfang: 2 x Endplatten mit Steckanschlüssen 1, 3, 5, R, X und 1 x Anschlussplatte mit Steckanschlüssen 2, 4, Ø8, eigengesteuert
Vorsteuerung: intern
Nenndurchfluss Qn: 700 l/min
Betriebsdruck min.: 2.5 bar
Betriebsdruck max.: 10 bar
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 50 °C
Mediumstemperatur min.: 0 °C
Mediumstemperatur max.: 50 °C
Medium: Druckluft
Anzahl der Ventilpositionen max.: 1
Rastermaß: 15.8 mm
Anzugsmoment für Befestigungsschrauben: 1.1 Nm
Werkstoff Grundplatte: Polyamid
Werkstoff Steckanschluss: Messing
