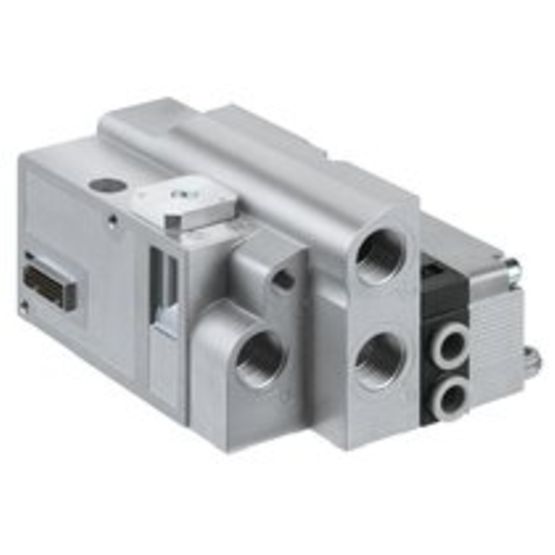

Aventics R412009659, CKD-Bausatz, Serie HF02-LG

Bauart: Montagesatz
Typ: Grundplatte für ein ein- oder beidseitig betätigtes Ventil
Druckluftanschluss 1: G 1/2
Druckluftanschluss 2 / 4: Ø 10
Anschluss 3 / 5: G 1/2
Entlüftungstyp: Anschlüsse getrennt
Entlüftung (3,5): mit gefasster Entlüftung (3/5)
Druckluftanschluss 12: G 1/8
Druckluftanschluss 14: G 1/4
Steuerluft Entlüftung: mit gesammelter Entlüftung der Steuerluft
Lieferumfang: 2 x Endplatten mit Steckanschlüssen 1, 3, 5, R, X und 1 x Grundplatte mit Steckanschlüssen 2, 4, G1/4
Nenndurchfluss Qn: 1400 l/min
Betriebsdruck min.: -0.9 bar
Betriebsdruck max.: 10 bar
Steuerdruck min.: 2.5 bar
Steuerdruck max.: 10 bar
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 50 °C
Mediumstemperatur min.: 0 °C
Mediumstemperatur max.: 50 °C
Medium: Druckluft
Anzahl der Ventilpositionen max.: 1
Rastermaß: 19.8 mm
Anzugsmoment für Befestigungsschrauben: 1.1 Nm
Werkstoff Grundplatte: Aluminium
