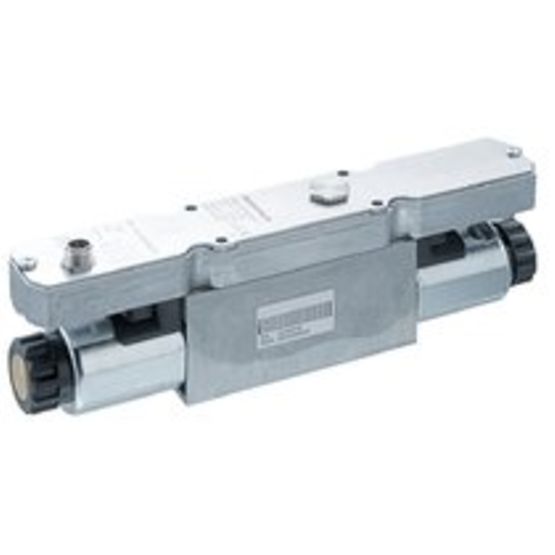

Aventics R414000686, E/P Druckregelventil, Serie ED07

Robuste Tellerventil-Technologie
Höchste Regelgenauigkeit und Dynamik
Für ein breites Aufgabenspektrum geeignet
Hohe Durchflussraten
ED07 supports different types of connectivity from Analog Version to Fieldbus connection via EtherCAT

Ansteuerung: direktgesteuert
Druckregelbereich min.: -1 bar
Druckregelbereich max.: 1 bar
Betriebsdruck min.: 0.5 bar
Betriebsdruck max.: 3 bar
Hysterese: < 0,015 bar
Medium: Druckluft
Nenndurchfluss Qn: 1300 l/min
Umgebungstemperatur min.: 5 °C
Umgebungstemperatur max.: 50 °C
Mediumstemperatur min.: 5 °C
Mediumstemperatur max.: 50 °C
Betriebsspannung DC: 24 V
Stromaufnahme max.: 1400 mA
Schutzart: IP65
Zulässige Oberwelligkeit: 5%
Max. Partikelgröße: 50 µm
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 1 mg/m³
Bauart: Sitzventil
Einbaulage: α = 0 ... 90°±β = 0 ... 90°
Zertifikate: CE-Konformitätserklärung
Elektrischer Anschluss Größe: über Signalanschluss
Signalanschluss: Eingang und Ausgang
Signalanschluss: Stecker
