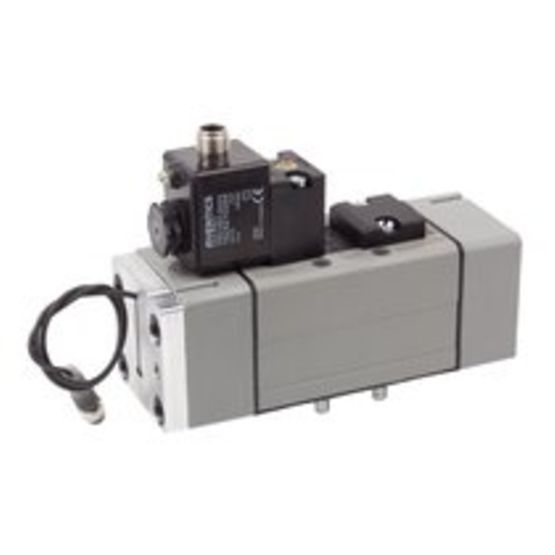

Aventics R422003653, 5/2-Wegeventil, IS12-5/2NC-SR-NC-I-ISO5599GR2-

Elektronischer Näherungssensor ermöglicht integrierte Spulenstellungsabfrage
Mit interner oder externer Steuerluft, optionaler Handnotbetätigung
Das Doppelventil ist eine Sicherheitskomponente gemäß Maschinenrichtlinie 2006/42/EG und erlaubt den Einsatz in den Kategorien 3 und 4 gemäß ISO 13849-1, um für das Steuerungssystem ein Performance Level (PL) bis zu PL = e zu erreichen.

Nenndurchfluss Qn: 2500 l/min
Schaltprinzip: 5/2
Druckluftanschluss Ausgang: Grundplatte DIN ISO 5599 Gr.2
Betriebsdruck min.: 3 bar
Betriebsdruck max.: 10 bar
Handhilfsbetätigung: ohne
Betätigungsfunktion: einseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Normen: ISO 5599-1
Vorsteuerventilbreite: 30 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Verblockungsprinzip: Grundplattenprinzip 1-fach
Anschlussart: Plattenanschluss
Rückstellung: mit Differenzkolben
Druckluftanschluss Eingang: Grundplatte DIN ISO 5599 Gr.2
Druckluftanschluss Entlüftung: Grundplatte DIN ISO 5599 Gr.2
Druckluftanschluss Vorsteuerung Eingang: Grundplatte DIN ISO 5599 Gr.2
Druckluftanschluss Vorsteuerung Entlüftung: M5
Austattung Basisventil: Basisventil ohne Spule
Baugröße: ISO 2
Steuerdruck min.: 3 bar
Steuerdruck max.: 10 bar
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 50 °C
