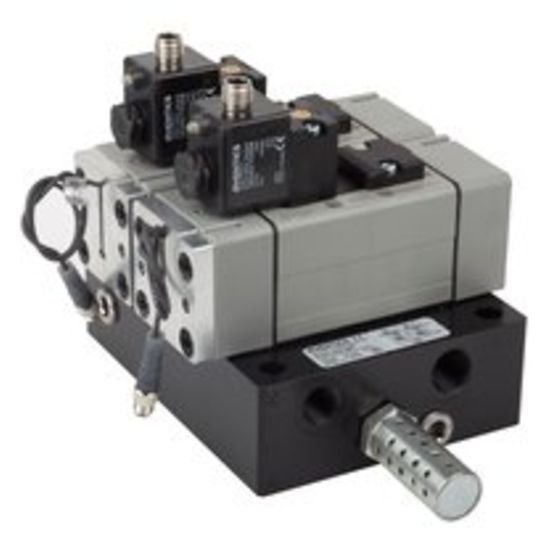

Aventics R422003730, 3/2-Wegeventil, Doppelventil Serie IS12-PD, Größe 2

Elektronischer Näherungssensor ermöglicht integrierte Spulenstellungsabfrage
Mit interner oder externer Steuerluft, optionaler Handnotbetätigung
Das Doppelventil ist eine Sicherheitskomponente gemäß Maschinenrichtlinie 2006/42/EG und erlaubt den Einsatz in den Kategorien 3 und 4 gemäß ISO 13849-1, um für das Steuerungssystem ein Performance Level (PL) bis zu PL = e zu erreichen.

Druckluftanschluss Ausgang: G 1/2
Betriebsdruck min.: 3 bar
Betriebsdruck max.: 10 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Handhilfsbetätigung: rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: M12
Betätigungsfunktion: einseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Normen: ISO 13849-1
Vorsteuerventilbreite: 30 mm
Bauart Ventil: Schieberventil
Verblockungsprinzip: Grundplattenprinzip 2-fach
Anschlussart: Plattenanschluss
Rückstellung: Mit Federrückstellung
Druckluftanschluss Eingang: G 1/2
Druckluftanschluss Entlüftung: G 1/2
Druckluftanschluss Vorsteuerung Eingang: Grundplatte DIN ISO 5599 Gr.2
Druckluftanschluss Vorsteuerung Entlüftung: Grundplatte DIN ISO 5599 Gr.2
Leistungsaufnahme DC: 4.5 W
Steuerdruck min.: 3 bar
Steuerdruck max.: 10 bar
Umgebungstemperatur min.: -10 °C
