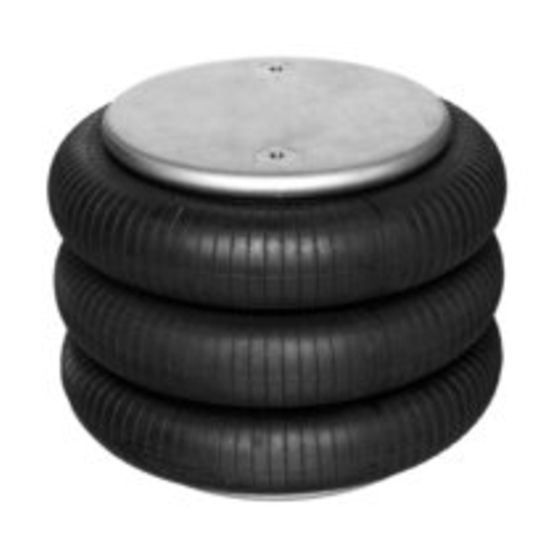

Aventics R432039296, Pneumatischer Antrieb mit Stahlabdeckungen

Die Zylinder der AVENTICS Serie BCP sind Balgzylinder mit fest geflanschten Stahlabdeckungen und einem Faltenbalg aus Naturkautschuk in der Standardausführung. Die wärmebeständige Ausführung verfügt über einen Faltenbalg aus Epichlorhydrinkautschuk (ECO) und die korrosionsbeständige Ausführung ist mit Edelstahldeckeln (V2A) ausgestattet.

Balgzylinder mit permanent gecrimpten Anschlussplatten
Erlaubt hohe Kräfte bei kleinem Einbauraum
Ermöglicht Winkelbewegungen und axialen Versatz
Hohe Korrosions- und Temperaturbeständigkeit
Geprüfte Sicherheit bis 24 bar

https://emersoncatalog.z1.web.core.windows.net/schematics/a23.eps: a23.eps
Faltenbalg: 3-faltig
Bauart: Balgzylinder mit Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: 3/4 NPT
Deckeldurchmesser: 287 mm
Zulässiger Kippwinkel max.: 20 °
Effektiver Hub max.: 275.08 mm
radialer Einbauraum min.: 410 mm
Einbauhöhe, min.: 110 mm
Einbauhöhe, max.: 385 mm
Kraft min.: 28700 N
Kraft max.: 52600 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 8 kg
Werkstoff Balg: Naturkautschuk
Werkstoff Deckel: Stahl, verchromt
Oberfläche Deckel: verzinkt
