Aventics R452000766, Kompaktzylinder, Serie CCI-SC

Robuste Konstruktion: Hohe Stoßfestigkeit und radiale Belastung zum sicheren Stoppen von Paketladungen bis zu 90 kg an Förderbändern und anderen Spezialmaschinen
Sicherheit in Anwendungen: Einfachwirkende und doppeltwirkende Zylinder mit Feder ermöglichen sicheres Stoppen von Massen im Notfall oder bei Druckausfall
Einfache Montage: Standardabmessungen der Montagebohrungen sind mit ISO 21287 kompatibel
Geräuschreduzierung: Elastische Endlagendämpfung am Hubende und Entlüftungsschalldämpfer werden auf einfachwirkenden Zylindern montiert geliefert
Verschiedene Optionen für die Stangenausführung: Zapfen, Zapfen mit Verdrehsicherug und Rolle, um die Anforderungen der Anwendung besser zu erfüllen
Flexible Installation: Zwei Standardschrauben M3x8 ermöglichen eine einfache 90°-Ausrichtung, um Stange und Rolle des Zapfens auf die geförderten Lasten auszurichten

Normen: basierend auf ISO 21287
Kolben-Ø: 32 mm
Hub: 15 mm
Anschlüsse: 1/8 NPT

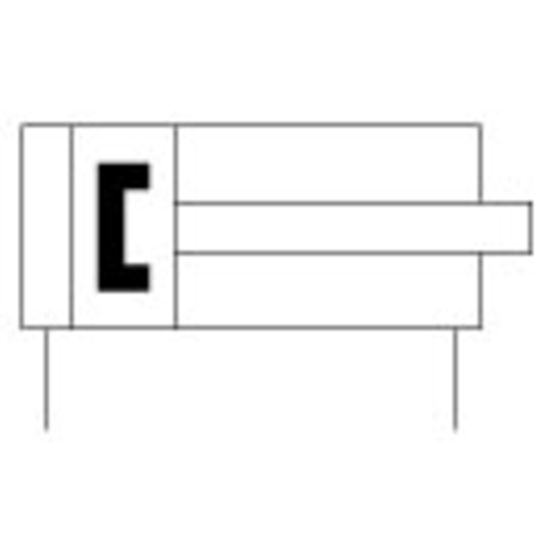

Wirkprinzip: doppeltwirkend
Dämpfung: elastische Dämpfung
Magnetkolben: Kolben mit Magnet
Zylinderbesonderheiten: Zapfenausführung, verdrehgesichert
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 309 N
Kolbenkraft ausfahrend: 507 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 2 bar
Betriebsdruck max.: 10 bar
Federkraft max.: 35 N
Max. zul. radiale Lagerbelastung: 3720 N
Zul. radiale Kraft F beim Schaltvorgang: 570 N
Medium: Druckluft
Mediumstemperatur min.: -20 °C
Mediumstemperatur max.: 80 °C
Max. Partikelgröße: 50 µm
Ölgehalt der Druckluft max.: 5 mg/m³
Kolbenstange: Nichtrostender Stahl
Werkstoff Deckel vorne: Aluminium
