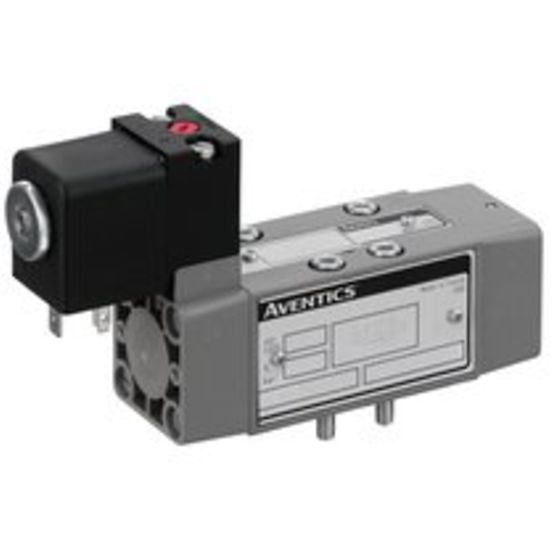

Aventics 0820024078, 5/2-Wegeventil, DIR.-CONTROL VALVE ED 5/2 ISO1

Qn max. 2 500 l/min
Elektrische Ansteuerung
Pneumatische Ansteuerung
Breite: 42 mm, 56 mm

Betätigung: elektrisch
Nenndurchfluss Qn: 1060 l/min
Schaltprinzip: 5/2
Druckluftanschluss Ausgang: Grundplatte ISO 5599-1
Betriebsdruck min.: 2.2 bar
Betriebsdruck max.: 10 bar
Betriebsspannung AC bei 50 Hz: 110 V
Betriebsspannung AC bei 60 Hz: 110 V
Spannungstoleranz AC 50 Hz: -10% / +10%
Spannungstoleranz AC 60 Hz: -10% / +10%
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form A
Betätigungsfunktion: einseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Normen: ISO 5599-1
Vorsteuerventilbreite: 30 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Verblockungsprinzip: Grundplattenprinzip 1-fach
Anschlussart: Plattenanschluss
Rückstellung: Mit Federrückstellung
Druckluftanschluss Eingang: Grundplatte ISO 5599-1
Druckluftanschluss Entlüftung: Grundplatte ISO 5599-1
Druckluftanschluss Vorsteuerung Eingang: Grundplatte ISO 5599-1
