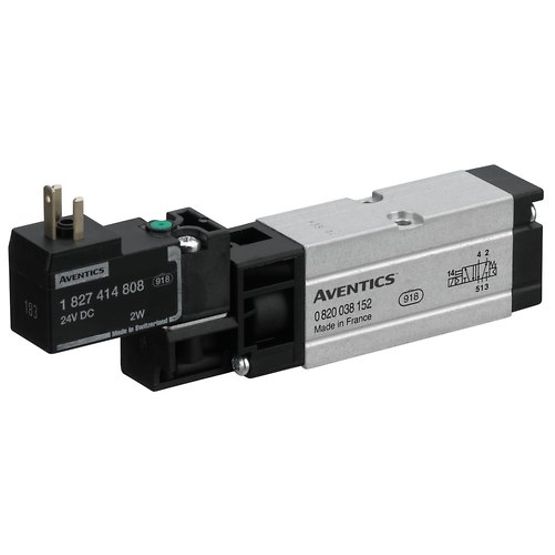

Aventics 0820038181, 5/2-Wegeventil, CD02-5/2AS-024DC

Standardisiertes Ventilsystem in einer Größe von 18 mm
Äußerst flexibel und funktionell
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator
Kombinierbar mit Serie CD01-PA

Nenndurchfluss Qn: 450 l/min
Schaltprinzip: 5/2
Druckluftanschluss Ausgang: Grundplatte VDMA 02
Betriebsdruck min.: -0.9 bar
Betriebsdruck max.: 10 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Handhilfsbetätigung: rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: ISO 15217, Form C
Betätigungsfunktion: einseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: extern
Normen: ISO 15407-1
Vorsteuerventilbreite: 15 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Verblockungsprinzip: Grundplattenprinzip mehrfach
Anschlussart: Plattenanschluss
Rückstellung: mit Feder-/Luftfederrückstellung
Druckluftanschluss Eingang: Grundplatte VDMA 02
Druckluftanschluss Entlüftung: Grundplatte VDMA 02
Druckluftanschluss Vorsteuerung Entlüftung: Grundplatte VDMA 02
Leistungsaufnahme DC: 2 W
Baugröße: 18 mm
Steuerdruck min.: 2 bar
