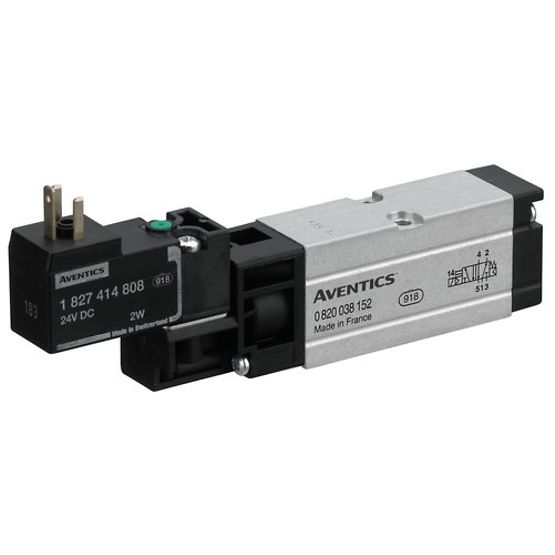

Aventics 0820038654, 5/2-Wegeventil, CD02-5/2DS-024AC

Standardisiertes Ventilsystem in einer Größe von 18 mm
Äußerst flexibel und funktionell
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator
Kombinierbar mit Serie CD01-PA

Nenndurchfluss Qn: 450 l/min
Schaltprinzip: 5/2
Druckluftanschluss Ausgang: Grundplatte VDMA 02
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 10 bar
Betriebsspannung AC bei 50 Hz: 24 V
Spannungstoleranz AC 50 Hz: -10% / +10%
Spannungstoleranz AC 60 Hz: -10% / +10%
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: ISO 15217, Form C
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Normen: ISO 15407-1
Vorsteuerventilbreite: 15 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Verblockungsprinzip: Grundplattenprinzip mehrfach
Anschlussart: Plattenanschluss
Rückstellung: mit Feder-/Luftfederrückstellung
Druckluftanschluss Eingang: Grundplatte VDMA 02
Druckluftanschluss Entlüftung: Grundplatte VDMA 02
Druckluftanschluss Vorsteuerung Entlüftung: Grundplatte VDMA 02
Halteleistung AC 50 Hz: 1.6 VA
Halteleistung AC 60 Hz: 1.4 VA
Einschaltleistung AC 50 Hz: 2.2 VA
