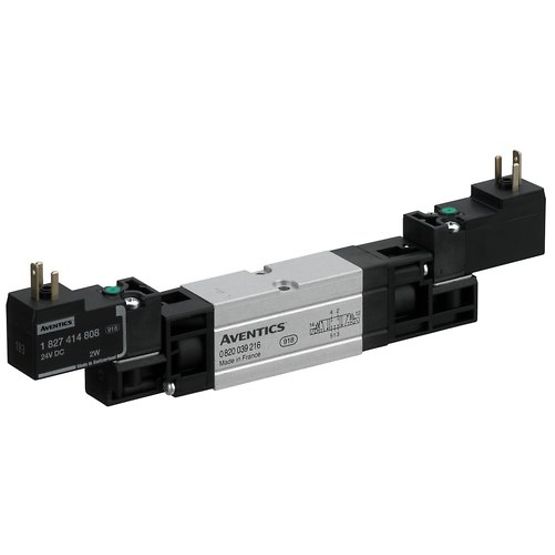

Aventics 0820039943, 5/3-Wegeventil, CD02-5/3CC-NONE

Standardisiertes Ventilsystem in einer Größe von 18 mm
Äußerst flexibel und funktionell
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator
Kombinierbar mit Serie CD01-PA

Nenndurchfluss Qn: 400 l/min
Schaltprinzip: 5/3
Ausführung: geschlossene Mittelstellung
Druckluftanschluss Ausgang: Grundplatte VDMA 02
Betriebsdruck min.: 2.2 bar
Betriebsdruck max.: 10 bar
Elektrischer Anschluss: 2
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: ISO 15217, Form C
Dichtprinzip: weich dichtend
Vorsteuerung: extern
Normen: ISO 15407-1
Vorsteuerventilbreite: 15 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Verblockungsprinzip: Grundplattenprinzip mehrfach
Anschlussart: Plattenanschluss
Druckluftanschluss Eingang: Grundplatte VDMA 02
Druckluftanschluss Entlüftung: Grundplatte VDMA 02
Druckluftanschluss Vorsteuerung Entlüftung: Grundplatte VDMA 02
Austattung Basisventil: Basisventil ohne Vorsteuerventil
Baugröße: 18 mm
Steuerdruck min.: 2.2 bar
Steuerdruck max.: 10 bar
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 50 °C
