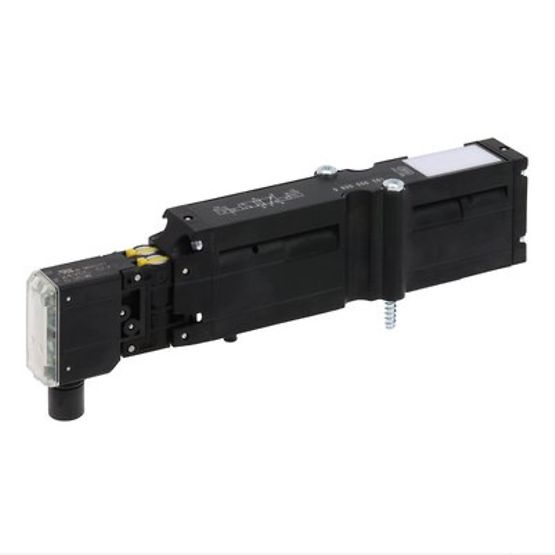

Aventics 0820056101, 2x3/2-Wegeventil, Serie HF02-LG

Modulare Ausführung mit bis zu 32 Ventilen und 32 Spulen
Hohe Durchflussraten bis zu 1 400 l/min
Vorsteuerventil mit 0,35 W pro Spule
Grundplatten aus Kunststoff optimieren das Gewicht
Direktmontage an Systemprofilen von Baugruppen
Multipol- oder Feldbusverbindung bieten umfangreiche Konnektivität

Betätigung: elektrisch
Schaltprinzip: 2x 3/2 NC/NC, mit Federrückstellung
Ventilfunktion: NC/NC
Handhilfsbetätigung: rastend
Vorsteuerung: extern, intern
Nenndurchfluss Qn: 1400 l/min
Betriebsdruck min.: -0.9 bar
Betriebsdruck max.: 10 bar
Betriebsspannung: 24 V DC
Spannungstoleranz DC: -15% / +20%
Schutzart mit Anschluss: IP65
Verpolungsschutz: verpolungssicher
Vorsteuerventilbreite: 16 mm, weich dichtend
Leistungsaufnahme DC: 0.35 W
Einschaltdauer: 100 %
typ. Einschaltzeit: 25 ms
typ. Ausschaltzeit: 35 ms
Zertifikate: UR (Underwriters Laboratories) ‒ nur Vorsteuerventil
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 50 °C
Gewicht: 0.144 kg
Werkstoff Gehäuse: Polyamid
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 5 mg/m³
Steuerluft Entlüftung: mit gesammelter Entlüftung der Steuerluft
