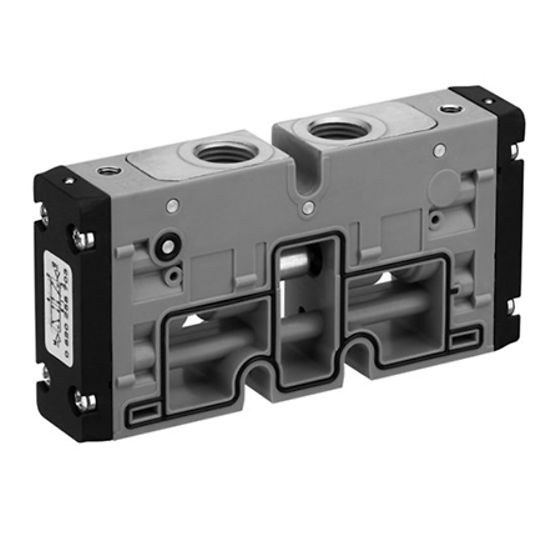

Aventics 0820258704, Ventile, TC15-5/2XX-DD-E-VTS

Betätigung: pneumatisch
Bauart Ventil: Schieberventil, überschneidungsfrei
Dichtprinzip: weich dichtend
Anschlussart: Plattenanschluss, Rohranschluss
Druckluftanschluss Eingang: G 1/4
Druckluftanschluss Ausgang: G 1/4
Druckluftanschluss Entlüftung: G 1/4
Druckluftanschluss Vorsteuerung Eingang: M5
Nenndurchfluss Qn: 1500 l/min
Durchflussleitwert b: 0.33
Durchflussleitwert C: 6.8 l/(s*bar)
Betriebsdruck min.: -0.9 bar
Betriebsdruck max.: 10 bar
Steuerdruck min.: 2.5 bar
Steuerdruck max.: 10 bar
Vorsteuerung: extern
Verblockungsprinzip: Scheibenprinzip
Umgebungstemperatur min.: -10 °C
Umgebungstemperatur max.: 50 °C
Mediumstemperatur min.: -10 °C
Mediumstemperatur max.: 50 °C
Medium: Druckluft
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 1 mg/m³
Max. Partikelgröße: 5 µm
