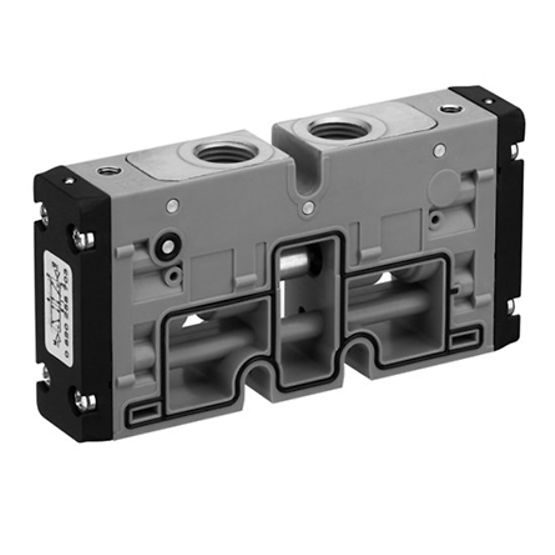

Aventics 0820259701, Ventile, TC15-5/3CC-DO-E-VTS

Betätigung: pneumatisch
Bauart Ventil: Schieberventil, überschneidungsfrei
Ventilfunktion: geschlossene Mittelstellung
Dichtprinzip: weich dichtend
Anschlussart: Plattenanschluss, Rohranschluss
Druckluftanschluss Eingang: G 1/4
Druckluftanschluss Ausgang: G 1/4
Druckluftanschluss Entlüftung: G 1/4
Druckluftanschluss Vorsteuerung Eingang: M5
Nenndurchfluss Qn: 1300 l/min
Durchflussleitwert b: 0.31
Durchflussleitwert C: 5.9 l/(s*bar)
Betriebsdruck min.: -0.9 bar
Betriebsdruck max.: 10 bar
Steuerdruck min.: 3 bar
Steuerdruck max.: 10 bar
Vorsteuerung: extern
Verblockungsprinzip: Scheibenprinzip
Umgebungstemperatur min.: -10 °C
Umgebungstemperatur max.: 50 °C
Mediumstemperatur min.: -10 °C
Mediumstemperatur max.: 50 °C
Medium: Druckluft
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 1 mg/m³
