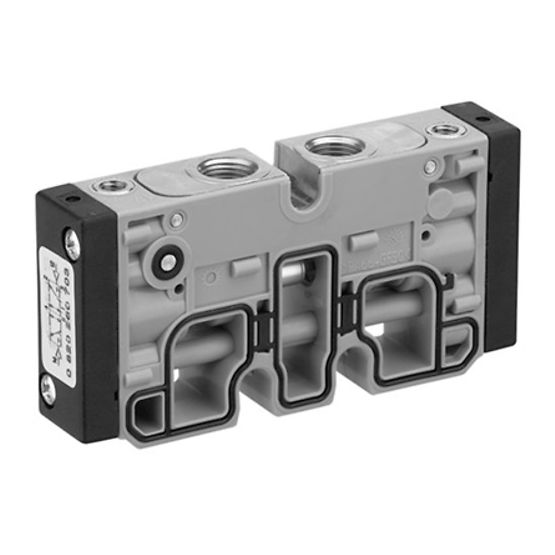

Aventics 0820261701, Ventile, TC08-5/3CC-DO-E-VTS

Betätigung: pneumatisch
Nenndurchfluss Qn: 700 l/min
Schaltprinzip: 5/3
Druckluftanschluss Ausgang: G 1/8
Anschlussart: Plattenanschluss, Rohranschluss
Betriebsdruck min.: -0.9 bar
Betriebsdruck max.: 10 bar
Dichtprinzip: weich dichtend
Bauart Ventil: Schieberventil, überschneidungsfrei
Vorsteuerung: extern
Verblockungsprinzip: Scheibenprinzip
Steuerdruck min.: 3 bar
Steuerdruck max.: 10 bar
Umgebungstemperatur min.: -10 °C
Umgebungstemperatur max.: 50 °C
Mediumstemperatur min.: -10 °C
Mediumstemperatur max.: 50 °C
Medium: Druckluft
Max. Partikelgröße: 5 µm
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 5 mg/m³
Ausführung Druckluftanschluss: geschlossene Mittelstellung
Druckluftanschluss Entlüftung: G 1/8
Druckluftanschluss Vorsteuerung Entlüftung: M5
Durchflussleitwert b: 0.34
