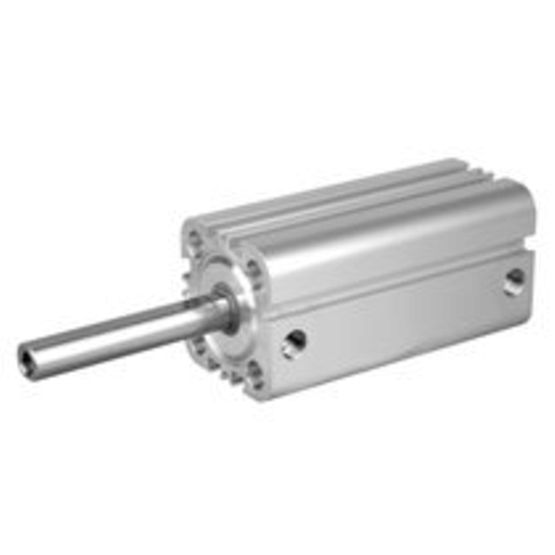

Aventics 0822391900, Kompaktzylinder, KPZ-DA-020-0005-00812241100002

Gemäß NFE 49-004
Ø 16 mm ... 100 mm
Max. Hub: 500 mm
Mit integrierter Sensornut
Optional: durchgehend (hohle) Kolbenstange, verdrehgesichert (über Kolbenstange oder Frontplatte), Mehrstellungsvariante, wärmebeständig, ATEX

Normen: NFE 49004
Kolben-Ø: 20 mm
Hub: 5 mm
Wirkprinzip: doppeltwirkend
Dämpfung: elastische Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard, ATEX optional
Kolbenstange: verdrehgesichert, zweiflach
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 148 N
Kolbenkraft ausfahrend: 198 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Anschlüsse: M5
Kolbenstangengewinde: M6
Aufschlagenergie: 0.2 J
Drehmoment für Verdrehsicherung, max.: 0.25 Nm
Hub max.: 300 mm
Medium: Druckluft
Mediumstemperatur min.: -20 °C
Mediumstemperatur max.: 80 °C
Max. Partikelgröße: 50 µm
