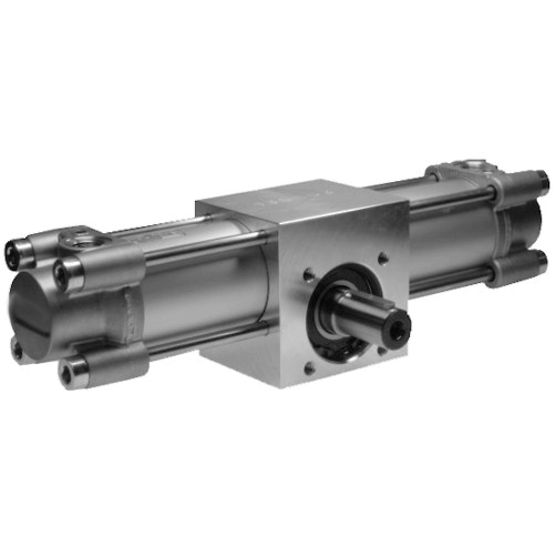

Aventics 0822934227, Zahnstangenantriebe, PN-ZYLINDER TRR-DA-080-0090-AD

Drehmoment 5 ... 111 Nm
Drehwinkel 90 ... 360°
Doppelkolben mit Zahnstange
Dämpfung pneumatisch einstellbar
wahlweise mit Drehwinkeleinstellbarkeit

Durchmesser: 80 mm
Druckluftanschluss: G 3/8
Magnetkolben: mit Magnetkolben
Bauart Drehmodul: Doppelkolben mit Zahnstange
Baugröße: TRR-80
Achsendurchmesser: 30 mm
Theoretisches Drehmoment bei: 6,3 bar
Drehwinkeleinstellung: -7° / +7°
Drehrichtung: linksdrehend
Max. Spiel (radial): 0.9 °
Theoretisches Drehmoment: 54 Nm
Dämpfung: pneumatisch
Dämpfung: einstellbar
Dämpfungswinkel: 56 °
Hub/10° Drehwinkel: 3.9 mm
Drehwinkel min.: 0 °
Drehwinkel max.: 90 °
Toleranz 0°-Lage drucklos min.: -2 °
Toleranz 0°-Lage drucklos max.: 2 °
Betriebsdruck min.: 2 bar
Betriebsdruck max.: 10 bar
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Mediumstemperatur min.: -20 °C
Mediumstemperatur max.: 80 °C
