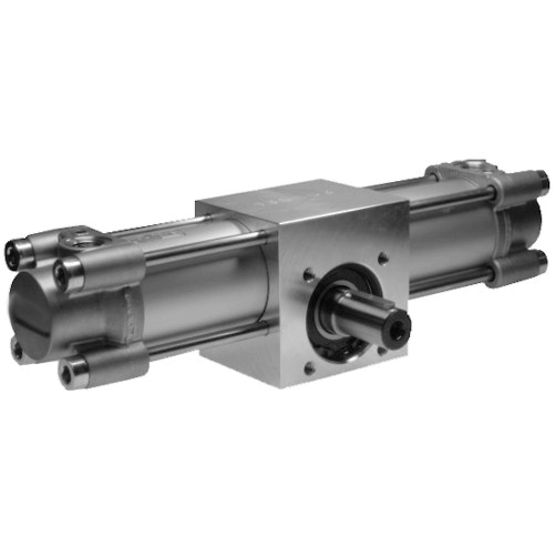

Aventics 0822935204, Zahnstangenantriebe, PN-ZYLINDER TRR-DA-100-0090

Drehmoment 5 ... 111 Nm
Drehwinkel 90 ... 360°
Doppelkolben mit Zahnstange
Dämpfung pneumatisch einstellbar
wahlweise mit Drehwinkeleinstellbarkeit

Durchmesser: 100 mm
Druckluftanschluss: G 1/2
Magnetkolben: mit Magnetkolben
Bauart Drehmodul: Doppelkolben mit Zahnstange
Baugröße: TRR-100
Achsendurchmesser: 35 mm
Theoretisches Drehmoment bei: 6,3 bar
Drehwinkeltoleranz: 0° / +3°
Drehrichtung: linksdrehend
Max. Spiel (radial): 0.75 °
Theoretisches Drehmoment: 111 Nm
Dämpfung: pneumatisch
Dämpfung: einstellbar
Dämpfungswinkel: 45 °
Hub/10° Drehwinkel: 5.2 mm
Drehwinkel min.: 0 °
Drehwinkel max.: 90 °
Toleranz 0°-Lage drucklos min.: -1.5 °
Toleranz 0°-Lage drucklos max.: 1.5 °
Betriebsdruck min.: 2 bar
Betriebsdruck max.: 10 bar
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Mediumstemperatur min.: -20 °C
Mediumstemperatur max.: 80 °C
