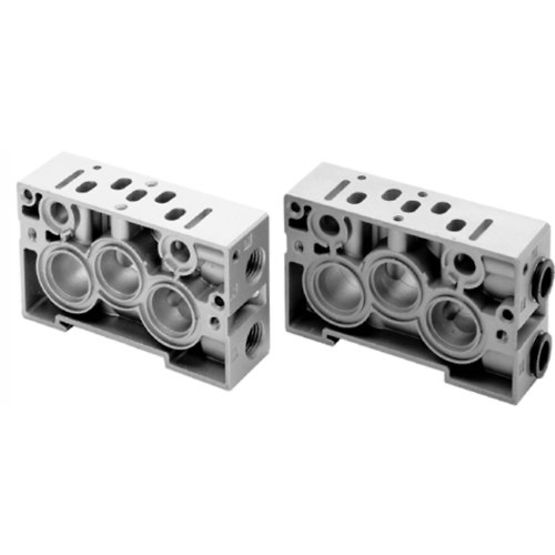

Aventics 1825504025, Grundplatte

Bauart: Grundplatte
Typ: C1
Richtung pneum. Anschluss (2,4): Seitlich
Druckluftanschluss 2 / 4: Ø 10x1
Entlüftungstyp: Anschlüsse getrennt
Entlüftung (3,5): mit gefasster Entlüftung (3/5)
Steuerluft Entlüftung: mit gesammelter Entlüftung der Steuerluft
Baugröße: 26 mm
Normen: ISO 15407-1
Betriebsdruck min.: -0.95 bar
Betriebsdruck max.: 16 bar
Umgebungstemperatur min.: -15 °C
Umgebungstemperatur max.: 70 °C
Mediumstemperatur min.: -15 °C
Mediumstemperatur max.: 70 °C
Medium: Druckluft
Anzahl der Ventilpositionen max.: 1
Rastermaß: 27.1 mm
Befestigungsschraube: mit Innensechskant
Anzugsmoment für Befestigungsschrauben: 4 Nm
Gewicht: 0.195 kg
Werkstoff Grundplatte: Aluminium-Druckguss
Werkstoff Dichtungen: Acrylnitril-Butadien-Kautschuk
