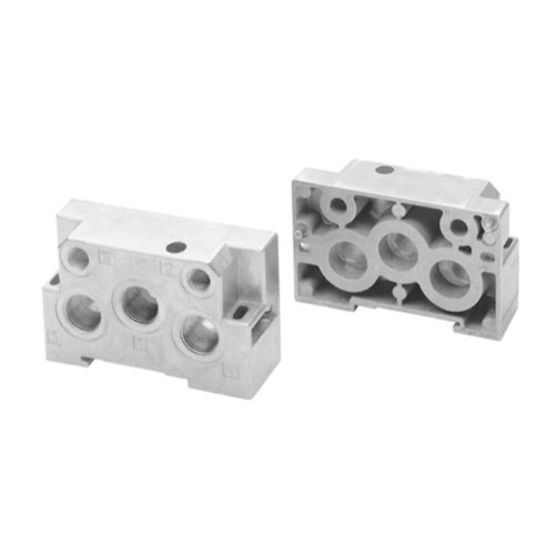

Aventics 1825504031, Endplatte links, Endplatte rechts

Bauart: Eingangsplatte
Richtung pneum. Anschluss (1): Seitlich
Druckluftanschluss 1: G 3/8
Richtung pneum. Anschluss (3,5): Seitlich
Anschluss 3 / 5: G 3/8
Entlüftungstyp: Anschlüsse getrennt
Entlüftung (3,5): mit gefasster Entlüftung (3/5)
Richtung pneum. Anschluss (12): Seitlich
Druckluftanschluss 12: G 1/8
Richtung pneum. Anschluss (14): Seitlich
Druckluftanschluss 14: G 1/8
Steuerluft Entlüftung: mit gesammelter Entlüftung der Steuerluft
Baugröße: 26 mm
Normen: ISO 15407-1
Betriebsdruck min.: -0.95 bar
Betriebsdruck max.: 16 bar
Umgebungstemperatur min.: -15 °C
Umgebungstemperatur max.: 70 °C
Mediumstemperatur min.: -15 °C
Mediumstemperatur max.: 70 °C
Medium: Druckluft
Rastermaß: 27.1 mm
Befestigungsschraube: mit Innensechskant
Anzugsmoment für Befestigungsschrauben: 4 Nm
Werkstoff Grundplatte: Aluminium-Druckguss
