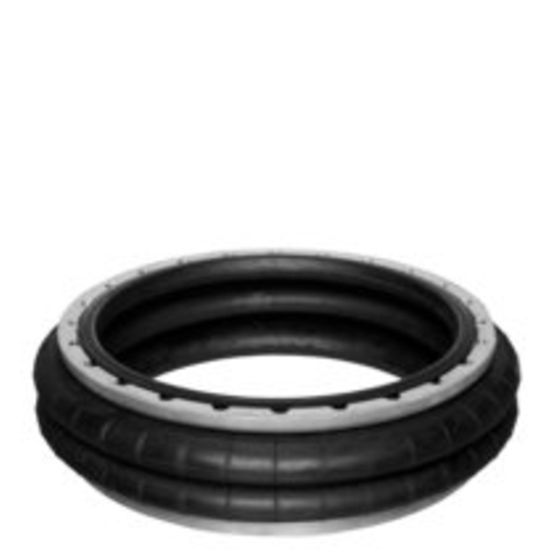

Aventics 1951182000, BCR-518-200-DB

Faltenbalgzylinder mit Wulstring-Verbindungsteilen
Erlauben hohe Kräfte bei geringem Installationsraum

Faltenbalg: 2-faltig
Bauart: Balgzylinder mit Befestigungsring
Wirkprinzip: einfachwirkend, drucklos eingefahren
Deckeldurchmesser: 451 mm
Zulässiger Kippwinkel max.: 25 °
Effektiver Hub max.: 200 mm
radialer Einbauraum min.: 575 mm
Kraft min.: 64000 N
Kraft max.: 108000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 10.2 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Befestigungsring: Aluminium
Werkstoff Klemmring: Aluminium
