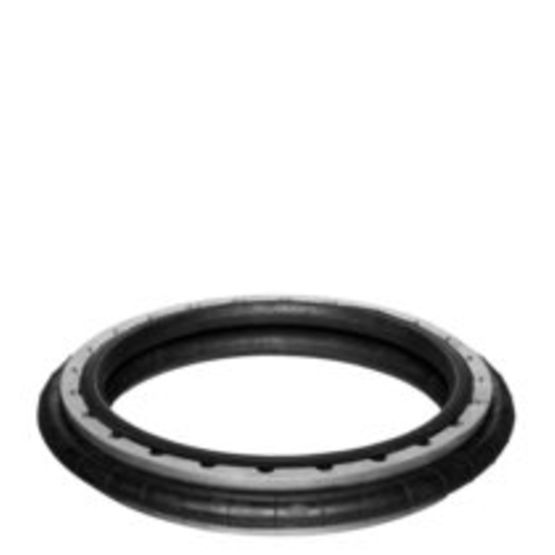

Aventics 1971132000, BCR-715-135-SB

Faltenbalgzylinder mit Wulstring-Verbindungsteilen
Erlauben hohe Kräfte bei geringem Installationsraum

Faltenbalg: 1-faltig
Bauart: Balgzylinder mit Befestigungsring
Wirkprinzip: einfachwirkend, drucklos eingefahren
Deckeldurchmesser: 638 mm
Zulässiger Kippwinkel max.: 20 °
Effektiver Hub max.: 131 mm
radialer Einbauraum min.: 770 mm
Kraft min.: 131000 N
Kraft max.: 229000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 11.1 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Befestigungsring: Aluminium
Werkstoff Klemmring: Aluminium
