Aventics 2999612800, BCP-325-285-TB

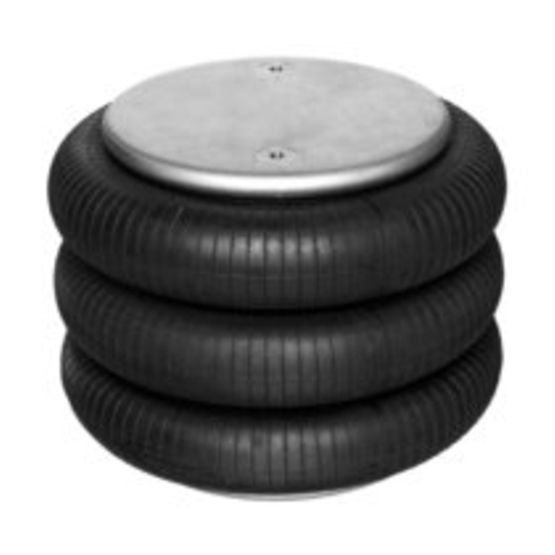

Balgzylinder mit permanent gecrimpten Anschlussplatten
Erlaubt hohe Kräfte bei kleinem Einbauraum
Ermöglicht Winkelbewegungen und axialen Versatz
Hohe Korrosions- und Temperaturbeständigkeit
Geprüfte Sicherheit bis 24 bar

https://emersoncatalog.z1.web.core.windows.net/schematics/a23.eps: a23.eps
Faltenbalg: 3-faltig
Bauart: Balgzylinder mit Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: G 3/4
Deckeldurchmesser: 228 mm
Zulässiger Kippwinkel max.: 20 °
Effektiver Hub max.: 285 mm
radialer Einbauraum min.: 345 mm
Einbauhöhe, min.: 110 mm
Einbauhöhe, max.: 395 mm
Kraft min.: 17100 N
Kraft max.: 34500 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 5.9 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Deckel: Stahl, verchromt
Oberfläche Deckel: verzinkt
