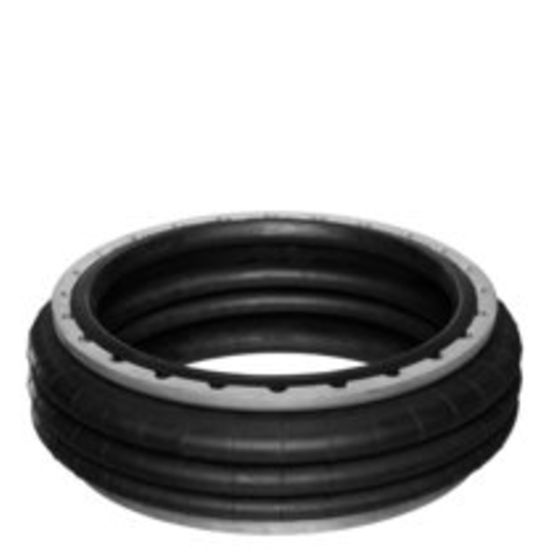

Aventics 2999698310, BCR-580-305-TB

Faltenbalgzylinder mit Wulstring-Verbindungsteilen
Erlauben hohe Kräfte bei geringem Installationsraum

Faltenbalg: 3-faltig
Bauart: Balgzylinder mit Befestigungsring
Wirkprinzip: einfachwirkend, drucklos eingefahren
Deckeldurchmesser: 517 mm
Zulässiger Kippwinkel max.: 30 °
Effektiver Hub max.: 305 mm
radialer Einbauraum min.: 650 mm
Kraft min.: 84000 N
Kraft max.: 140000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 14.5 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Befestigungsring: Aluminium
Werkstoff Klemmring: Aluminium
