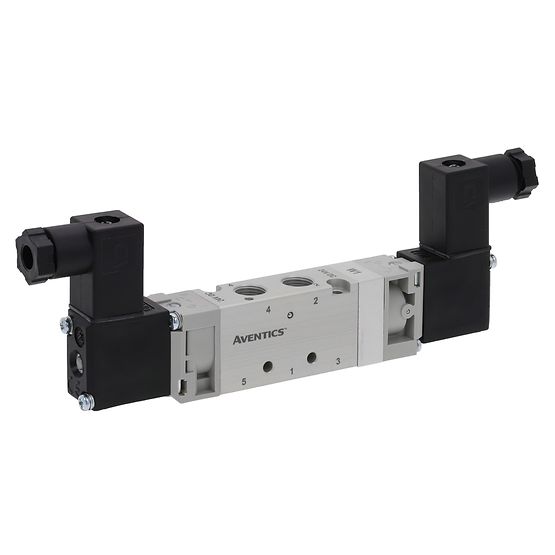

Aventics 52000087, 5/3-Wegeventil, Serie 520

Die AVENTICS Baureihe 520 ist eine Produktreihe aus elektropneumatisch betätigten Mini-Schieberventilen, die sich ideal für die Vorsteuerung von Pneumatikzylindern eignen. Die Ventile verfügen über hochwertige Spulen, die gegenüber Wärme und Feuchtigkeit beständig sind, und eignen sich für hohe Umgebungstemperaturen sowie raue Umfelder. Sie können für Ventilblockanwendungen auf Anreihgrundplatten montiert werden. Die AVENTICS 520 Ventile sind für Anwendungen in der Automobil-, Kartonagen-, Verpackungs- und Reifenherstellung geeignet.

Kunststoffgehäuse mit G1/8-Gewinde und NBR-Dichtungen für eine längere Lebensdauer
Handhabt geölte oder ungeölte Luft sowie neutrales Gas
Umgebungstemperaturbereich 5 °C bis 50 °C
Erfüllt alle relevanten EU-Richtlinien

Betätigung: elektrisch
Nenndurchfluss Qn: 600 l/min
Schaltprinzip: 5/3
Ausführung: entlüftete Mittelstellung
Druckluftanschluss Ausgang: G 1/8
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 8 bar
Betriebsspannung AC bei 50 Hz: 24 V
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form C
Betätigungsfunktion: beidseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Vorsteuerventilbreite: 18 mm
Bauart Ventil: Schieberventil
Anschlussart: Rohranschluss
Steuerdruck min.: 1.5 bar
Steuerdruck max.: 8 bar
Umgebungstemperatur min.: 5 °C
Umgebungstemperatur max.: 50 °C
Medium: Druckluft
Max. Partikelgröße: 5 µm
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 5 mg/m³
