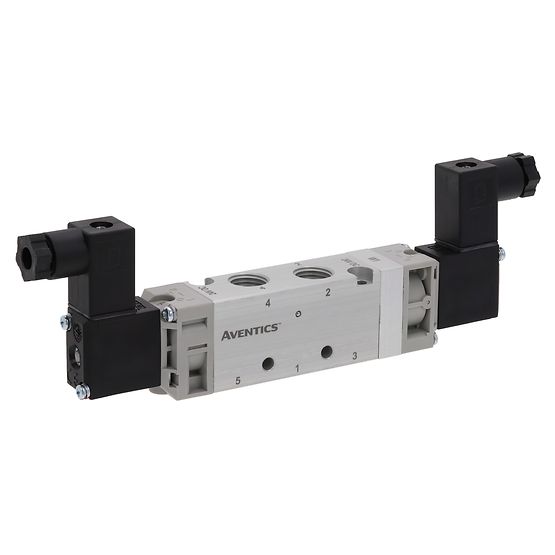

Aventics 52100090, 5/3-Wegeventil, Serie 521

Die AVENTICS Baureihe 521 ist eine Produktreihe aus elektropneumatisch betätigten Mini-Schieberventilen, die sich ideal für die Vorsteuerung von Pneumatikzylindern eignen. Die Ventile verfügen über hochwertige Spulen, die gegenüber Wärme und Feuchtigkeit beständig sind, und eignen sich für hohe Umgebungstemperaturen sowie raue Umfelder. Sie können für Ventilblockanwendungen auf Anreihgrundplatten montiert werden. Die AVENTICS Ventile der Baureihe 521 sind für Anwendungen in der Automobil-, Kartonagen-, Verpackungs- und Reifenherstellung geeignet.

Eloxiertes Aluminiumgehäuse mit G1/4-Gewinde und NBR-Dichtungen für eine längere Lebensdauer
Nicht-entlüftende Konstruktion, bei der die Federrückstellkammern des einfach- oder doppeltwirkenden Stellantriebs mit der Abluft des Magnetventils zusammengeführt werden
Handhabt geölte oder ungeölte Luft sowie neutrales Gas
Umgebungstemperaturbereich: 5 °C bis 50 °C
Erfüllt alle relevanten EU-Richtlinien

Betätigung: elektrisch
Nenndurchfluss Qn: 1050 l/min
Schaltprinzip: 5/3
Ausführung: entlüftete Mittelstellung
Druckluftanschluss Ausgang: G 1/4
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 8 bar
Betriebsspannung DC: 24 V
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form C
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Vorsteuerventilbreite: 22 mm
Bauart Ventil: Schieberventil
Anschlussart: Rohranschluss
Steuerdruck min.: 1.5 bar
Steuerdruck max.: 8 bar
Umgebungstemperatur min.: 5 °C
Umgebungstemperatur max.: 50 °C
Medium: Druckluft
Max. Partikelgröße: 5 µm
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 5 mg/m³
Druckluftanschluss Eingang: G 1/4
