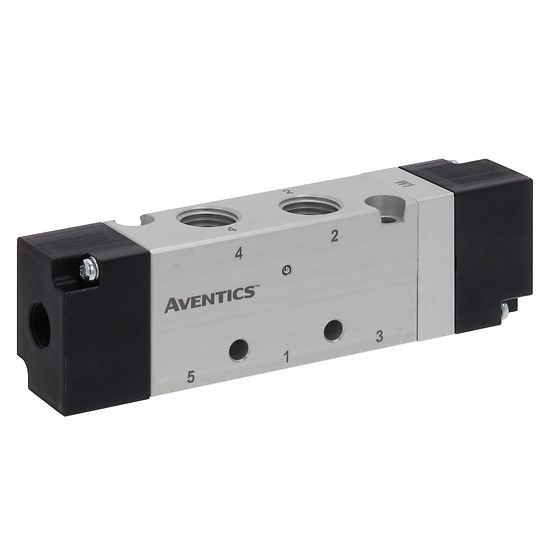

Aventics 52100142, 5/3-Wegeventil, Serie 521

Die AVENTICS Baureihe 521 ist eine Produktreihe aus elektropneumatisch betätigten Mini-Schieberventilen, die sich ideal für die Vorsteuerung von Pneumatikzylindern eignen. Die Ventile verfügen über hochwertige Spulen, die gegenüber Wärme und Feuchtigkeit beständig sind, und eignen sich für hohe Umgebungstemperaturen sowie raue Umfelder. Sie können für Ventilblockanwendungen auf Anreihgrundplatten montiert werden. Die AVENTICS Ventile der Baureihe 521 sind für Anwendungen in der Automobil-, Kartonagen-, Verpackungs- und Reifenherstellung geeignet.

Eloxiertes Aluminiumgehäuse mit G1/4-Gewinde und NBR-Dichtungen für eine längere Lebensdauer
Nicht-entlüftende Konstruktion, bei der die Federrückstellkammern des einfach- oder doppeltwirkenden Stellantriebs mit der Abluft des Magnetventils zusammengeführt werden
Handhabt geölte oder ungeölte Luft sowie neutrales Gas
Umgebungstemperaturbereich: 5 °C bis 50 °C
Erfüllt alle relevanten EU-Richtlinien

Betätigung: pneumatisch
Nenndurchfluss Qn: 1050 l/min
Schaltprinzip: 5/3
Druckluftanschluss Ausgang: G 1/4
Anschlussart: Rohranschluss
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Dichtprinzip: weich dichtend
Bauart Ventil: Schieberventil
Vorsteuerung: extern
Steuerdruck min.: 1.5 bar
Steuerdruck max.: 8 bar
Umgebungstemperatur min.: 5 °C
Umgebungstemperatur max.: 50 °C
Medium: Druckluft
Max. Partikelgröße: 5 µm
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 5 mg/m³
Ausführung Druckluftanschluss: belüftete Mittelstellung
Befestigungsschraube: M4
Gewicht: 0.12 kg
Werkstoff Gehäuse: Aluminium, eloxiert
Werkstoff Dichtungen: Nitril-Butadien-Kautschuk
Werkstoff Deckel vorne: Polyoxymethylen
Werkstoff Gewindebuchse: Aluminium
