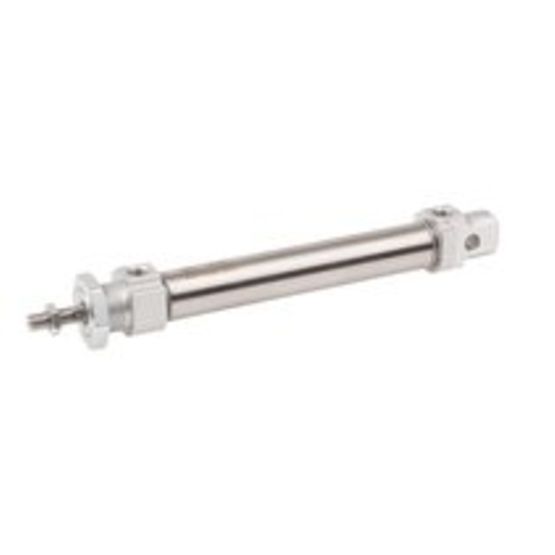

Aventics 5226644200, Minizylinder, 522-DA-020-0020-MAG

Robuste und platzsparende Ausführung
Zeichnet sich durch Robustheit und hohe Lebensdauer aus
Bietet Kolbendurchmesser von 10 mm bis 25 mm
Lieferbare Konfigurationen: einzelne/durchgehende Kolbenstange, elastische/eingestellte Endlagendämpfung, mit/ohne magnetische Erfassung, drehgesicherte Kolbenstange, ATEX

Normen: ISO 6432
Kolben-Ø: 20 mm
Hub: 20 mm
Wirkprinzip: doppeltwirkend
Dämpfung: elastische Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard
Kolbenstange: einseitig
Zylinderbesonderheiten: mit Polymerlagerbuchse in Aufhängebefestigung
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 166 N
Kolbenkraft ausfahrend: 198 N
Umgebungstemperatur min.: -25 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 1/8
Kolbenstangengewinde: M8
Aufschlagenergie: 0.23 J
Gewicht: 0.158 kg
Gewicht 0 mm Hub: 0.149 kg
Gewicht +10 mm Hub: 0.009 kg
Hub max.: 1100 mm
Medium: Druckluft
