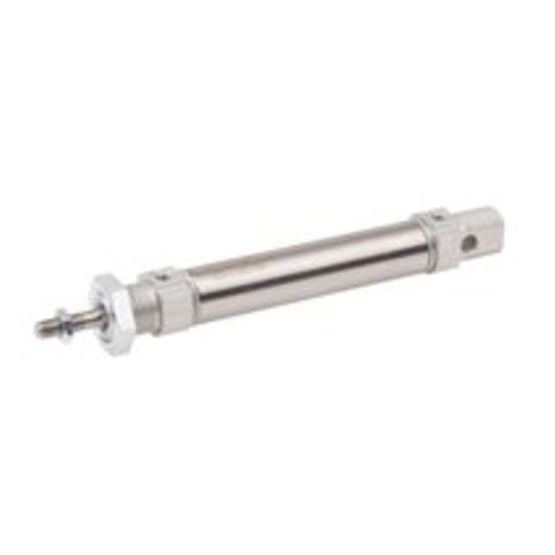

Aventics 5226734100, Minizylinder, 522-DA-025-0010-CUS-MAG

Robuste und platzsparende Ausführung
Zeichnet sich durch Robustheit und hohe Lebensdauer aus
Bietet Kolbendurchmesser von 10 mm bis 25 mm
Lieferbare Konfigurationen: einzelne/durchgehende Kolbenstange, elastische/eingestellte Endlagendämpfung, mit/ohne magnetische Erfassung, drehgesicherte Kolbenstange, ATEX

Normen: ISO 6432
Kolben-Ø: 25 mm
Hub: 10 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch einstellbare Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard, ATEX optional
Kolbenstange: einseitig
Zylinderbesonderheiten: mit Polymerlagerbuchse in Aufhängebefestigung
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 260 N
Kolbenkraft ausfahrend: 309 N
Umgebungstemperatur min.: -25 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 1/8
Kolbenstangengewinde: M10x1,25
Dämpfungslänge: 17.5 mm
Dämpfungsenergie: 2.3 J
Gewicht: 0.278 kg
Gewicht 0 mm Hub: 0.265 kg
Gewicht +10 mm Hub: 0.013 kg
Hub max.: 1300 mm
