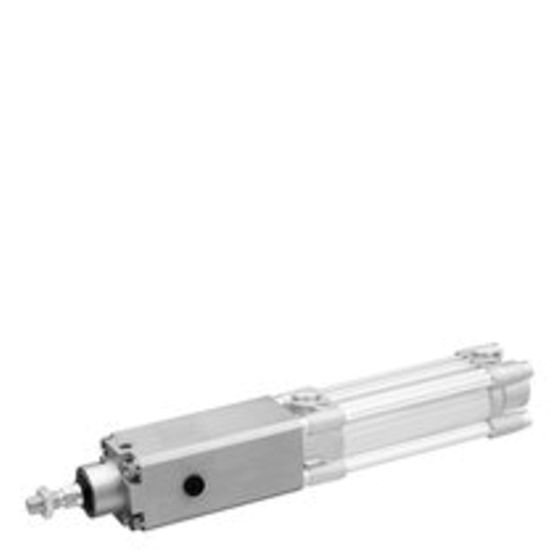

Aventics 5235996402, Feststelleinheit, LU6-100-AL-AN

Von der IFA geprüft und zertifiziert als pneumatische Bremse/Feststelleinheit mit Sicherheitsfunktion nach DIN ISO 13849.
Verhinderung einer gefahrbringenden Bewegung (Kat. 1 bis max. PL c, „Bewährtes Bauteil“)
Sicherer Halt in der oberen Endlage durch Klemmen und einseitiges Belüften (Kat. 4 bis max. PL e)
Unterbrechung einer gefahrbringenden Bewegung (Nothalt)
Hohe B10d-Werte dynamisches Bremsen: 2 Mio. Zyklen
Hohe B10d-Werte statisches Halten: 5 Mio. Zyklen

Funktion: Statisches Halten, Dynamisches Bremsen
Funktion: Halten und Bremsen: Federkraft fest eingestellt, Lösen: Druckluft
Bauart: Klemmbackenarretierung
Kolben-Ø: 100 mm
geeigneter Kolbendurchmesser: 100 mm
geeigneter Kolbenstangen-Ø: 25 mm
Kolbenstangenverlängerung: 220 mm
Druckluftanschluss: G 1/8
Max. Kolbenstangengeschwindigkeit v max.: 1 m/s
Lösedruck min.: 4 bar
Lösedruck max.: 10 bar
Mediumstemperatur min.: -25 °C
Mediumstemperatur max.: 80 °C
Medium: Druckluft
Max. Partikelgröße: 5 µm
Umgebungstemperatur min.: -25 °C
Umgebungstemperatur max.: 80 °C
Ölgehalt der Druckluft min.: 0 mg/m³
Erforderlicher Durchfluss Qn: 700 l/min
Bremsenergie pro Bremszyklus bezogen auf B10d, EB10d: 29 J
Max. Bremsenergie pro Bremszyklus ELU6: 88 J
Max. Bremsenergie pro Stunde PLU6: 13200 J
Max. Gesamtbremsenergie Etotal: 58 MJ
Max. bewegte Masse mmax, extern: 815 kg
Max. Torsionsmoment Kolbenstange: 9 Nm
