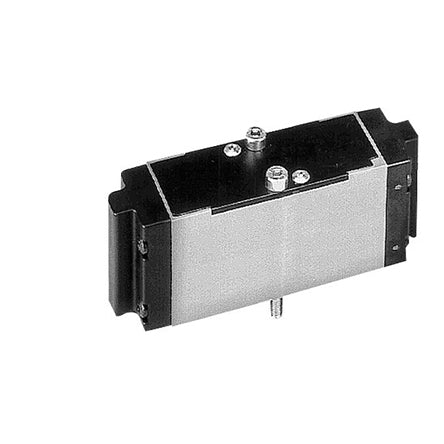

Aventics 5714003800, 5/3-Wegeventil, CD01-PA

Standardisiertes Ventilsystem in einer Größe von 26 mm
Äußerst flexibel und funktionell
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator
Druckbereich bis zu 16 bar
Kombinierbar mit Serie CD02-AL

Betätigung: pneumatisch
Druckluftanschluss Ausgang: Grundplatte DIN ISO 15407-1
Anschlussart: Plattenanschluss
Betriebsdruck min.: -0.95 bar
Betriebsdruck max.: 16 bar
Dichtprinzip: weich dichtend
ATEX: ATEX-geeignet
Zertifikate: LABS-frei
Normen: ISO 15407-1
Bauart Ventil: Schieberventil, überschneidungsfrei
Version: 26 mm
Steuerdruck min.: 3 bar
Steuerdruck max.: 16 bar
Umgebungstemperatur min.: -15 °C
Umgebungstemperatur max.: 50 °C
Mediumstemperatur min.: -15 °C
Mediumstemperatur max.: 50 °C
Medium: Druckluft
Max. Partikelgröße: 50 µm
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 5 mg/m³
Ausführung Druckluftanschluss: belüftete Mittelstellung
Druckluftanschluss Eingang: Grundplatte DIN ISO 15407-1
Nenndurchfluss Qn 1 zu 2: 750 l/min
Nenndurchfluss Qn 2 zu 3: 650 l/min
