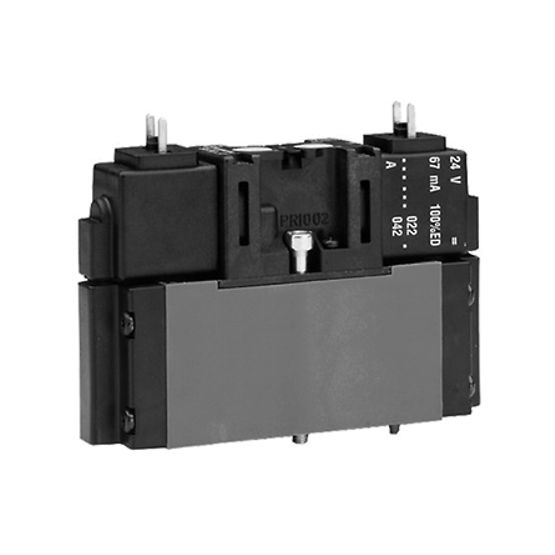

Aventics 5763800920, 5/3-Wegeventil, Serie CD01-PA

Standardisiertes Ventilsystem in einer Größe von 26 mm
Äußerst flexibel und funktionell
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator
Druckbereich bis zu 16 bar
Kombinierbar mit Serie CD02-AL

Schaltprinzip: 5/3
Ausführung: belüftete Mittelstellung
Druckluftanschluss Ausgang: Grundplatte DIN ISO 15407-1
Betriebsdruck min.: 3 bar
Betriebsdruck max.: 16 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form C
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Zertifikate: LABS-frei
Normen: ISO 15407-1
Vorsteuerventilbreite: 26 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Anschlussart: Plattenanschluss
Druckluftanschluss Eingang: Grundplatte DIN ISO 15407-1
Druckluftanschluss Entlüftung: Grundplatte DIN ISO 15407-1
Druckluftanschluss Vorsteuerung Eingang: Grundplatte DIN ISO 15407-1
Druckluftanschluss Vorsteuerung Entlüftung: Grundplatte DIN ISO 15407-1
Leistungsaufnahme DC: 2.06 W
Leistungsaufnahme: geringe Leistungsaufnahme
Baugröße: 26 mm
Steuerdruck min.: 3 bar
Steuerdruck max.: 16 bar
