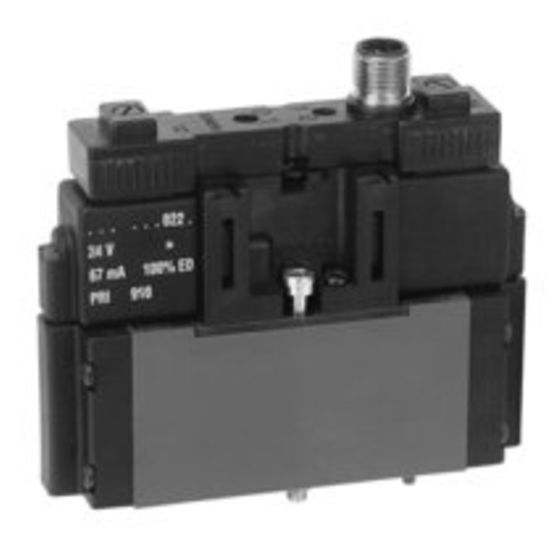

Aventics 5763820720, 5/3-Wegeventil, Serie CD01-PA

Standardisiertes Ventilsystem in einer Größe von 26 mm
Äußerst flexibel und funktionell
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator
Druckbereich bis zu 16 bar
Kombinierbar mit Serie CD02-AL

Nenndurchfluss Qn: 650 l/min
Schaltprinzip: 5/3
Ausführung: geschlossene Mittelstellung
Druckluftanschluss Ausgang: Grundplatte DIN ISO 15407-1
Betriebsdruck min.: 3 bar
Betriebsdruck max.: 10 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: M12x1
Elektr. Anschluss 2 Anzahl Pole: 4-polig
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Zertifikate: LABS-frei
Normen: ISO 15407-1
Vorsteuerventilbreite: 26 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Anschlussart: Plattenanschluss
Druckluftanschluss Eingang: Grundplatte DIN ISO 15407-1
Druckluftanschluss Entlüftung: Grundplatte DIN ISO 15407-1
Druckluftanschluss Vorsteuerung Eingang: Grundplatte DIN ISO 15407-1
Druckluftanschluss Vorsteuerung Entlüftung: Grundplatte DIN ISO 15407-1
Leistungsaufnahme DC: 1.6 W
Baugröße: 26 mm
