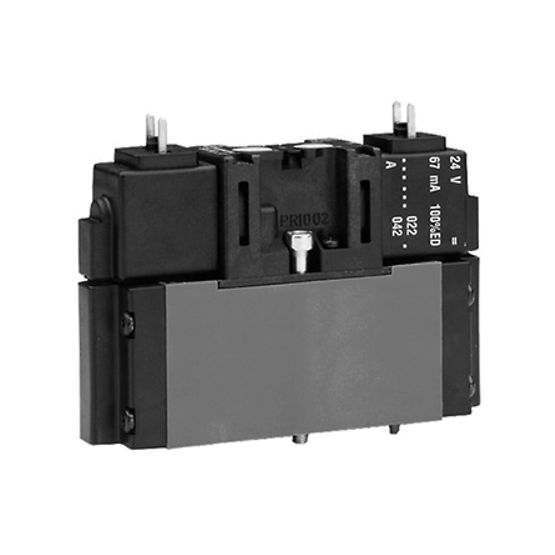

Aventics 5763865670, 5/3-Wegeventil, Serie CD01-PA

Standardisiertes Ventilsystem in einer Größe von 26 mm
Äußerst flexibel und funktionell
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator
Druckbereich bis zu 16 bar
Kombinierbar mit Serie CD02-AL

Schaltprinzip: 5/3
Ausführung: entlüftete Mittelstellung
Druckluftanschluss Ausgang: Grundplatte DIN ISO 15407-1
Betriebsdruck min.: -0.95 bar
Betriebsdruck max.: 16 bar
Betriebsspannung AC bei 50 Hz: 110 V
Betriebsspannung AC bei 60 Hz: 110 V
Spannungstoleranz AC 50 Hz: -10% / +15%
Spannungstoleranz AC 60 Hz: -10% / +15%
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form C
Dichtprinzip: weich dichtend
Vorsteuerung: extern
Zertifikate: LABS-frei
Normen: ISO 15407-1
Vorsteuerventilbreite: 26 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Anschlussart: Plattenanschluss
Druckluftanschluss Eingang: Grundplatte DIN ISO 15407-1
Druckluftanschluss Entlüftung: Grundplatte DIN ISO 15407-1
Druckluftanschluss Vorsteuerung Eingang: Grundplatte DIN ISO 15407-1
Druckluftanschluss Vorsteuerung Entlüftung: Grundplatte DIN ISO 15407-1
Halteleistung AC 50 Hz: 3 VA
Halteleistung AC 60 Hz: 2.4 VA
