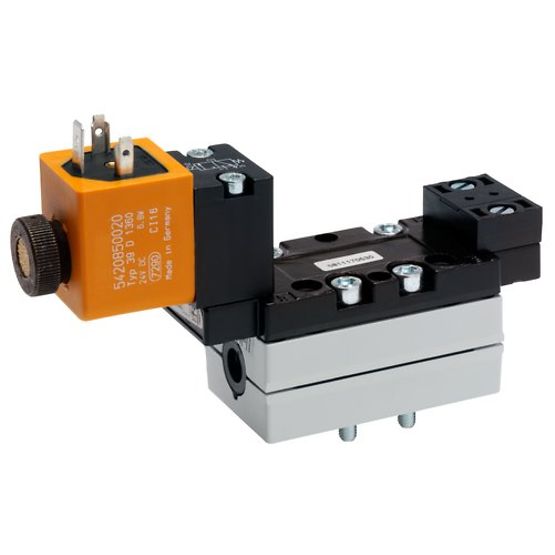

Aventics 5811172530, 5/2-Wegeventil, V581-5/2SR-024DC-I1-1CNO-HNX-A

Genormtes Ventilsystem
ISO-Größe 1 bis 4 lieferbar
Robuste Konstruktion
Integrierte Abluftdrosseln
Zahlreiche Spannungsbereiche
Druckbereich bis zu 16 bar möglich
CNOMO-Interface
Kleine Abmessungen
Schnelle Stellzeiten
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator

Betätigung: elektrisch
Nenndurchfluss Qn: 1400 l/min
Schaltprinzip: 5/2, mit Federrückstellung
Druckluftanschluss Ausgang: Grundplatte ISO 5599-1
Betriebsdruck min.: -0.95 bar
Betriebsdruck max.: 16 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Handhilfsbetätigung: ohne
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form A
Betätigungsfunktion: einseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: extern
Normen: ISO 5599-1
Vorsteuerventilbreite: 30x22 mm CNOMO
Bauart Ventil: Schieberventil
Verblockungsprinzip: Grundplattenprinzip 1-fach
Anschlussart: Plattenanschluss
Rückstellung: Mit Federrückstellung
Druckluftanschluss Eingang: Grundplatte ISO 5599-1
Druckluftanschluss Entlüftung: Grundplatte ISO 5599-1
Druckluftanschluss Vorsteuerung Entlüftung: M5
Leistungsaufnahme DC: 6.7 W
Durchflussleitwert C: 5.2 l/(s*bar)
