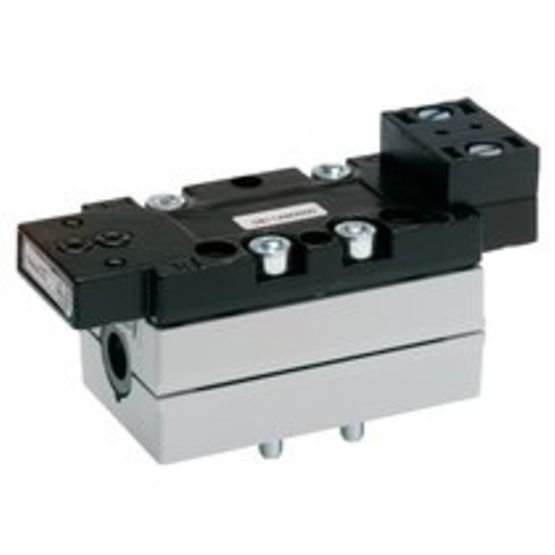

Aventics 5811780100, 5/3-Wegeventil, Serie 581, Größe 1

Genormtes Ventilsystem
ISO-Größe 1 bis 4 lieferbar
Robuste Konstruktion
Integrierte Abluftdrosseln
Zahlreiche Spannungsbereiche
Druckbereich bis zu 16 bar möglich
CNOMO-Interface
Kleine Abmessungen
Schnelle Stellzeiten
Einfache und flexible Konfigurationen nach individuellen Wünschen über den Online-Konfigurator

Betätigung: elektrisch
Nenndurchfluss Qn: 1100 l/min
Schaltprinzip: 5/3, belüftete Mittelstellung
Ausführung: belüftete Mittelstellung
Druckluftanschluss Ausgang: Grundplatte ISO 5599-1
Betriebsdruck min.: -0.95 bar
Betriebsdruck max.: 16 bar
Dichtprinzip: weich dichtend
Vorsteuerung: extern, intern
ATEX: ATEX
Normen: ISO 5599-1
Vorsteuerventilbreite: 30 mm
Bauart Ventil: Schieberventil
Verblockungsprinzip: Grundplattenprinzip 1-fach
Anschlussart: Plattenanschluss
Druckluftanschluss Eingang: Grundplatte ISO 5599-1
Druckluftanschluss Entlüftung: Grundplatte ISO 5599-1
Durchflussleitwert C: 4.3 l/(s*bar)
Ausstattung Basisventil: Basisventil ohne Vorsteuerventil
Baugröße: ISO 1
Steuerdruck min.: 3 bar
Steuerdruck max.: 16 bar
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 70 °C
Mediumstemperatur min.: -20 °C
