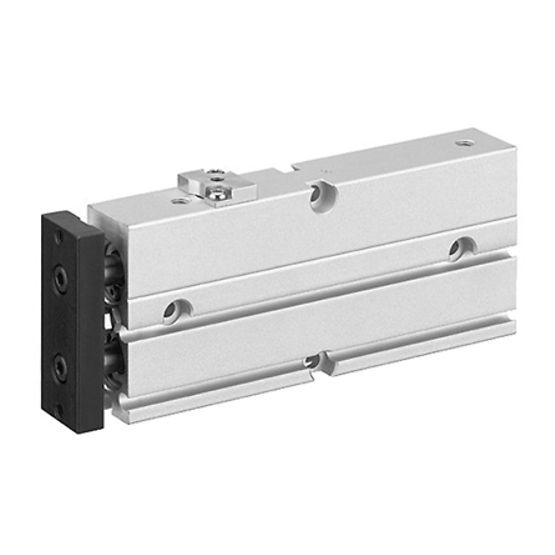

Aventics R402000892, Doppelkolbenzylinder, TWC-DA-025-0070-RL-SE

Ø 10 mm ... 32 mm

Kolben-Ø: 25 mm
Hub: 70 mm
Anschluss: M5
Wirkprinzip: doppeltwirkend
Magnetkolben: mit Magnetkolben
Endlagenverriegelung: Zylinder ausgefahren
Medium: Druckluft
Max. Partikelgröße: 5 µm
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Dämpfung: elastisch
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 60 °C
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 1 mg/m³
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 7 bar
Kolbenkraft einfahrend: 475 N
Kolbenkraft ausfahrend: 618 N
Geschwindigkeit max.: 0.5 m/s
Max. Haltekraft bei Verriegelung: 235 N
Max. Spiel bei verriegelter Endlage: 1 mm
Max. Hubeinstellung eingefahren: -5 mm
Dämpfungsenergie max.: 0.23 J
Gewicht 10 mm Hub: 0.67 kg
Gewicht +10 mm Hub: 0.051 kg
