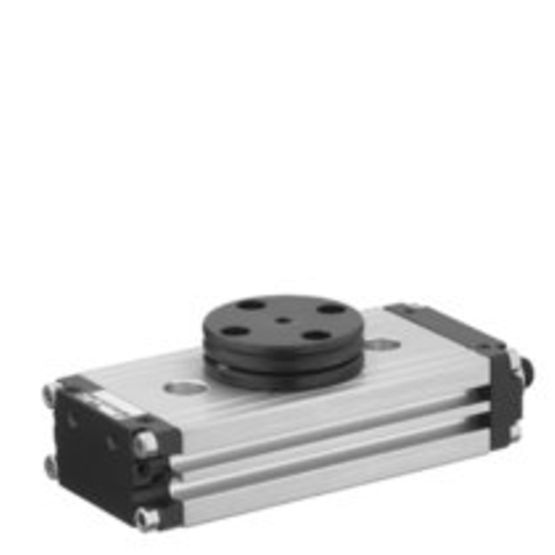

Aventics R412000358, Drehmodul, RCM-06-180-SE-00-00

Eine Kombination aus einem gegenläufigen pneumatischen Doppelkolbenantrieb (Zahnstange/Ritzel) und einem präzisen, spielfrei geführten Drehflansch
Hohe Leistungsdichte durch optimales Verhältnis von Drehmoment und Raum und Aufnahme der äußeren Querkraft und des Drehmoments am Drehflansch
Kompaktes Design bietet hohes Drehmoment und Funktionalität auf kleinstem Raum

Durchmesser: 6 mm
Druckluftanschluss: M3
Magnetkolben: mit Magnetkolben
Bauart Drehmodul: Doppelkolben mit Zahnstange
Easy2Combine: fähig
Baugröße: RCM-06
Theoretisches Drehmoment bei: 6 bar
Min. Schwenkzeit: 0.12 s
Luftverbrauch pro Drehung: 2.26 cm³
Max. zul. axiale Lagerbelastung: 170 N
Max. zul. radiale Lagerbelastung: 170 N
Max. zul. Massenträgheitsmoment: 0.08 kg cm²
Theoretisches Drehmoment: 0.17 Nm
Wiederholgenauigkeit: 0.2 °
Dämpfung: elastisch
Drehwinkel min.: 0 °
Drehwinkel max.: 180 °
Betriebsdruck min.: 2 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: 5 °C
Umgebungstemperatur max.: 60 °C
Mediumstemperatur min.: 5 °C
Mediumstemperatur max.: 60 °C
Medium: Druckluft
Ölgehalt der Druckluft min.: 0 mg/m³
