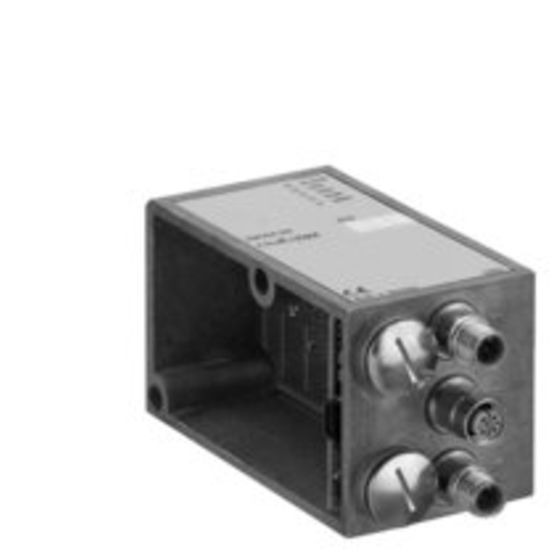

Aventics R412006880, FELDBUS-MODUL DDL-B-BDDL 24

Verteilte Fieldbus-Systeme
Einfach durch Ändern des Bus-Knotens zwischen Fieldbus-Protokollen wechseln
Ansteuerung von Ventilsystemen der Serien LP, HF, E/P-Druckregelventilen, E/A-Modulen möglich
Kanaldiagnose zur schnellen Fehleranalyse
Hybridkabel mit integrierter Spannungsversorgung für einfache und schnelle Installation

Ausführung: Treiber
Elektrischer Anschluss Typ: Stecker (male)
Elektrischer Anschluss Größe: M12
Elektrischer Anschluss Anzahl Pole: 4-polig
Elektrischer Anschluss Codierung: A-codiert
Feldbus-Design: B-Design
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 50 °C
Anzahl der Magnetspulen max.: 24
Betriebsspannung Elektronik: 24 V DC
Stromaufnahme Elektronik: 0.2 A
Betriebsspannung Aktoren: 24 V DC
Spannungstoleranz Aktoren: -10% / +10%
Summenstrom für Aktoren: 3 A
Schutzart: IP65
Stromaufnahme max. Einzelspule: 0.1 mA
max. Stranglänge: 40 m
max. Anzahl DDL-Teilnehmer: 14
E/A-Modul Erweiterung max.: 6
E/A-Modul Erweiterung Eingang max.: 3
E/A-Modul Erweiterung Ausgang max.: 3
Anschluss Ventilsystem: Buchse (female)
Anschluss Ventilsystem: Leiste 2,0 mm
Anschluss Ventilsystem: 3x13-polig
Kommunikationsanschluss: Stecker (male)
