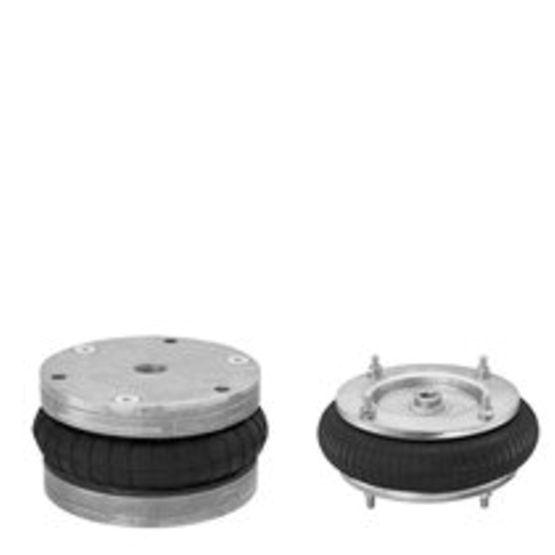

Aventics R412020585, BCC-175-045-SB

Balgzylinder mit demontierbaren Anschlussteilen
Hohe Kräfte bei kleinem Einbauraum
Winkelbewegungen und axialer Versatz möglich

Faltenbalg: 1-faltig
Bauart: Balgzylinder mit Befestigungsring und Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: G 1/2
Deckeldurchmesser: 153.5 mm
Merkmal: 6x1
Zulässiger Kippwinkel max.: 20 °
Effektiver Hub max.: 45 mm
radialer Einbauraum min.: 190 mm
Kraft min.: 4900 N
Kraft max.: 11200 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -30 °C
Umgebungstemperatur max.: 90 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 70 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 2.5 kg
Werkstoff Balg: Chloropren-Kautschuk
Werkstoff Deckel: Stahl
Oberfläche Deckel: verzinkt
