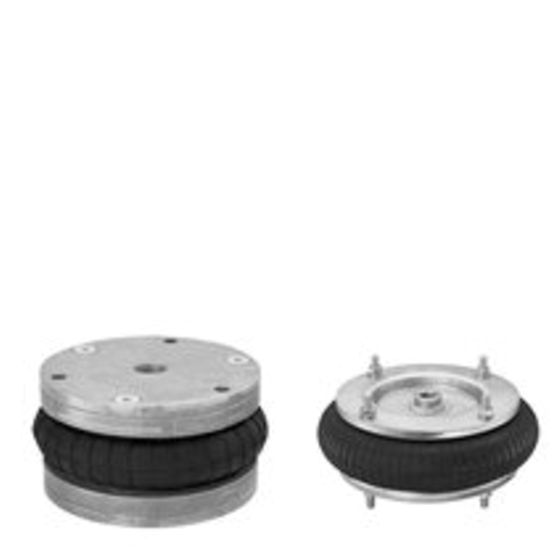

Aventics R412020589, BCC-400-100-SB

Balgzylinder mit demontierbaren Anschlussteilen
Hohe Kräfte bei kleinem Einbauraum
Winkelbewegungen und axialer Versatz möglich

Faltenbalg: 1-faltig
Bauart: Balgzylinder mit Befestigungsring und Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: G 1/2
Deckeldurchmesser: 310 mm
Merkmal: 14 1/2x1
Zulässiger Kippwinkel max.: 20 °
Effektiver Hub max.: 100 mm
radialer Einbauraum min.: 425 mm
Kraft min.: 28000 N
Kraft max.: 58000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 7.1 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Deckel: Stahl
Oberfläche Deckel: verzinkt
