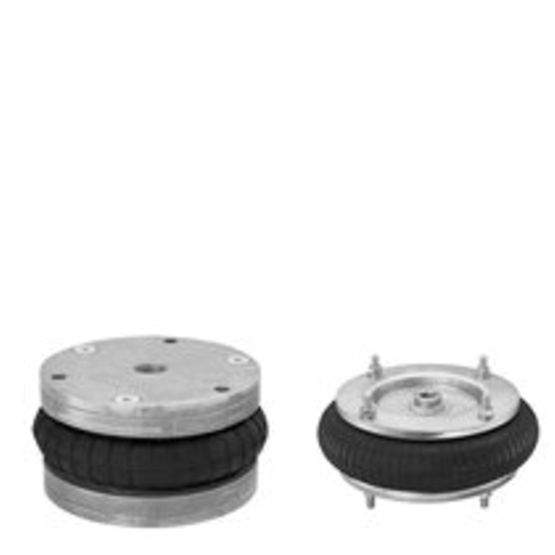

Aventics R412020590, BCC-420-125-SB

Balgzylinder mit demontierbaren Anschlussteilen
Hohe Kräfte bei kleinem Einbauraum
Winkelbewegungen und axialer Versatz möglich

Faltenbalg: 1-faltig
Bauart: Balgzylinder mit Befestigungsring und Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: G 1/2
Deckeldurchmesser: 310 mm
Merkmal: 16x1
Zulässiger Kippwinkel max.: 20 °
Effektiver Hub max.: 125 mm
radialer Einbauraum min.: 445 mm
Kraft min.: 38000 N
Kraft max.: 61000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 7.6 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Deckel: Stahl
Oberfläche Deckel: verzinkt
