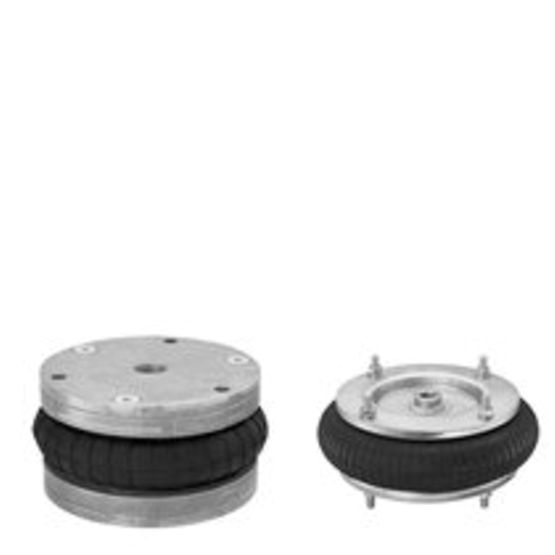

Aventics R412020594, BCC-270-170-DB

Balgzylinder mit demontierbaren Anschlussteilen
Hohe Kräfte bei kleinem Einbauraum
Winkelbewegungen und axialer Versatz möglich

Faltenbalg: 2-faltig
Bauart: Balgzylinder mit Befestigungsring und Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: G 1/2
Deckeldurchmesser: 210 mm
Merkmal: 10x2
Zulässiger Kippwinkel max.: 25 °
Effektiver Hub max.: 170 mm
radialer Einbauraum min.: 300 mm
Kraft min.: 12000 N
Kraft max.: 26000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 4.7 kg
Werkstoff Balg: Naturkautschuk / Butadien-Kautschuk
Werkstoff Deckel: Stahl
Oberfläche Deckel: verzinkt
