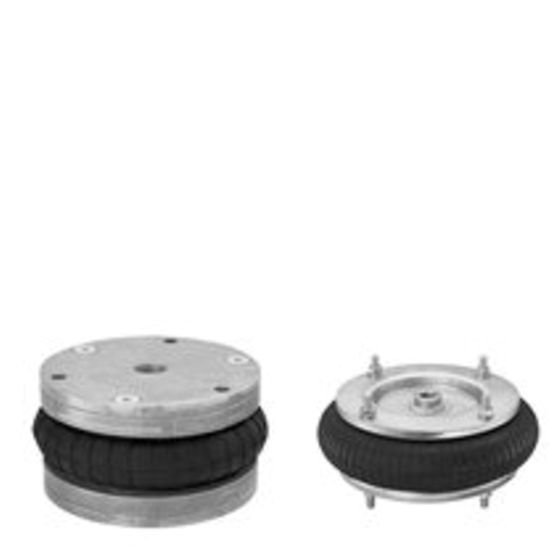

Aventics R412020600, BCC-178-160-TB

Balgzylinder mit demontierbaren Anschlussteilen
Hohe Kräfte bei kleinem Einbauraum
Winkelbewegungen und axialer Versatz möglich

Faltenbalg: 3-faltig
Bauart: Balgzylinder mit Befestigungsring und Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: G 1/2
Deckeldurchmesser: 153.5 mm
Merkmal: 6x3
Zulässiger Kippwinkel max.: 30 °
Effektiver Hub max.: 160 mm
radialer Einbauraum min.: 195 mm
Kraft min.: 3900 N
Kraft max.: 11000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -30 °C
Umgebungstemperatur max.: 90 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 70 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 2.8 kg
Werkstoff Balg: Chloropren-Kautschuk
Werkstoff Deckel: Stahl
Oberfläche Deckel: verzinkt
