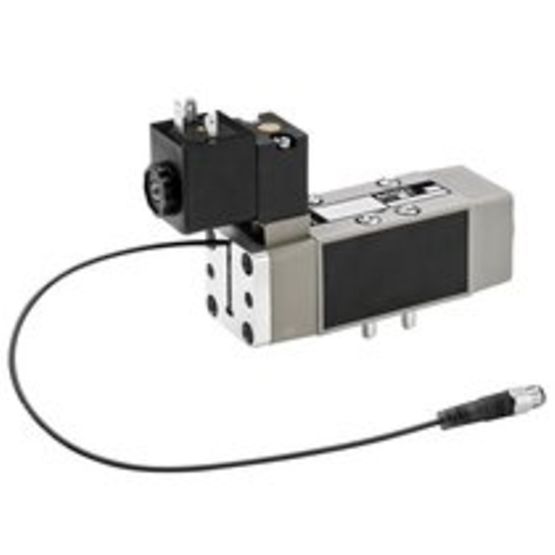

Aventics R422002521, 5/2-Wegeventil, IS12-5/2NC-SR-024DC-I-ISO5599G

Elektronischer Näherungssensor ermöglicht integrierte Spulenstellungsabfrage
Mit interner oder externer Steuerluft, optionaler Handnotbetätigung
Das Doppelventil ist eine Sicherheitskomponente gemäß Maschinenrichtlinie 2006/42/EG und erlaubt den Einsatz in den Kategorien 3 und 4 gemäß ISO 13849-1, um für das Steuerungssystem ein Performance Level (PL) bis zu PL = e zu erreichen.

Nenndurchfluss Qn: 1060 l/min
Schaltprinzip: 5/2
Druckluftanschluss Ausgang: Grundplatte DIN ISO 5599 Gr.1
Betriebsdruck min.: 3 bar
Betriebsdruck max.: 10 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form A
Betätigungsfunktion: einseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Normen: ISO 5599-1
Vorsteuerventilbreite: 30 mm
Bauart Ventil: Schieberventil, überschneidungsfrei
Verblockungsprinzip: Grundplattenprinzip 1-fach
Anschlussart: Plattenanschluss
Rückstellung: Mit Federrückstellung
Druckluftanschluss Eingang: Grundplatte DIN ISO 5599 Gr.1
Druckluftanschluss Entlüftung: Grundplatte DIN ISO 5599 Gr.1
Druckluftanschluss Vorsteuerung Eingang: Grundplatte DIN ISO 5599 Gr.1
Druckluftanschluss Vorsteuerung Entlüftung: M5
Leistungsaufnahme DC: 4.4 W
Baugröße: ISO 1
