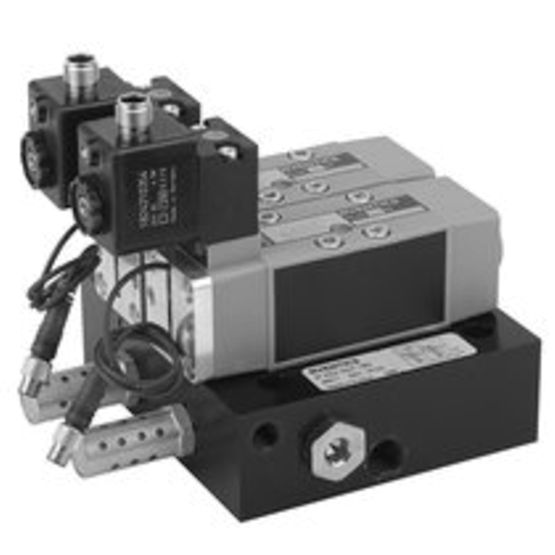

Aventics R422003192, 3/2-Wegeventil, Doppelventi, DUAL VALVE-IS12-PD-024DC-FORM

Elektronischer Näherungssensor ermöglicht integrierte Spulenstellungsabfrage
Mit interner oder externer Steuerluft, optionaler Handnotbetätigung
Das Doppelventil ist eine Sicherheitskomponente gemäß Maschinenrichtlinie 2006/42/EG und erlaubt den Einsatz in den Kategorien 3 und 4 gemäß ISO 13849-1, um für das Steuerungssystem ein Performance Level (PL) bis zu PL = e zu erreichen.

Schaltprinzip: 2 x 5/2
Druckluftanschluss Ausgang: G 1/4
Betriebsdruck min.: 3.5 bar
Betriebsdruck max.: 10 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Handhilfsbetätigung: nicht rastend
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form A
Betätigungsfunktion: einseitig betätigt
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Normen: ISO 5599-1, ISO 13849-1
Vorsteuerventilbreite: 30 mm
Bauart Ventil: Schieberventil
Verblockungsprinzip: Grundplattenprinzip 2-fach
Anschlussart: Plattenanschluss
Rückstellung: Mit Federrückstellung
Druckluftanschluss Eingang: G 1/4
Druckluftanschluss Entlüftung: G 1/4
Leistungsaufnahme DC: 4.4 W
Steuerdruck min.: 3.5 bar
Steuerdruck max.: 10 bar
Umgebungstemperatur min.: 0 °C
Umgebungstemperatur max.: 50 °C
