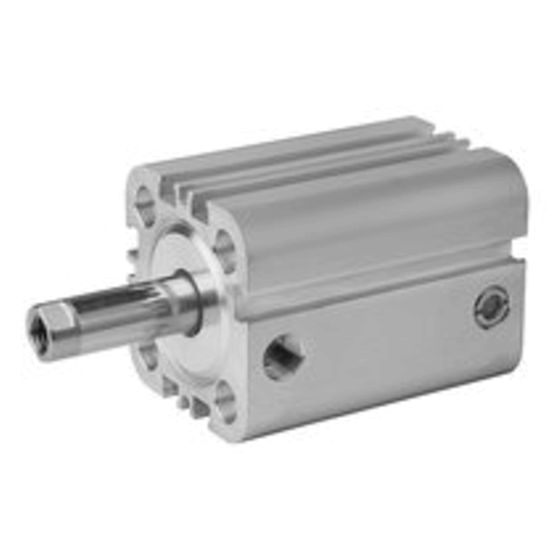

Aventics R480660211, Kompaktzylinder, KPZ-SA-020-0010-00312241100002

Gemäß NFE 49-004
Ø 16 mm ... 100 mm
Max. Hub: 500 mm
Mit integrierter Sensornut
Optional: durchgehend (hohle) Kolbenstange, verdrehgesichert (über Kolbenstange oder Frontplatte), Mehrstellungsvariante, wärmebeständig, ATEX

Normen: NFE 49004
Kolben-Ø: 20 mm
Hub: 10 mm
Wirkprinzip: einfachwirkend, drucklos ausgefahren
Dämpfung: elastische Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard
Kolbenstange: einseitig
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 198 N
Kolbenkraft ausfahrend: 13 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 10 bar
Anschlüsse: M5
Kolbenstangengewinde: M6
Aufschlagenergie: 0.15 J
Gewicht 0 mm Hub: 0.098 kg
Gewicht +10 mm Hub: 0.02 kg
Hub max.: 25 mm
Medium: Druckluft
Mediumstemperatur min.: -20 °C
Mediumstemperatur max.: 80 °C
