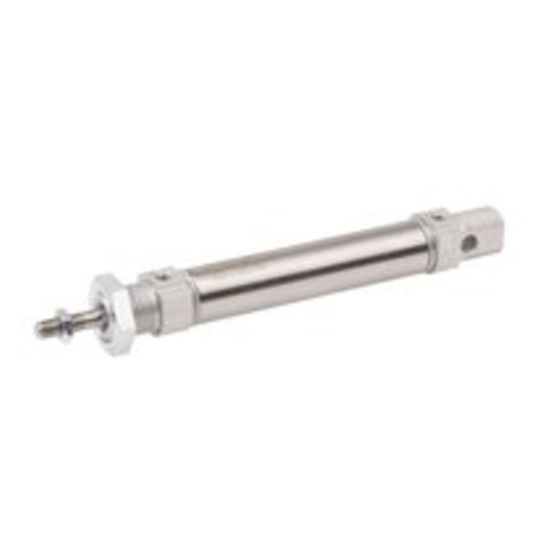

Aventics R480680359, Minizylinder, Serie MNI

Robuste und platzsparende Ausführung
Zeichnet sich durch Robustheit und hohe Lebensdauer aus
Bietet Kolbendurchmesser von 10 mm bis 25 mm
Lieferbare Konfigurationen: einzelne/durchgehende Kolbenstange, elastische/eingestellte Endlagendämpfung, mit/ohne magnetische Erfassung, drehgesicherte Kolbenstange, ATEX

Normen: ISO 6432
Kolben-Ø: 20 mm
Hub: 100 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch einstellbare Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard
Kolbenstange: verdrehgesichert
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 171 N
Kolbenkraft ausfahrend: 198 N
Umgebungstemperatur min.: -25 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 1/8
Kolbenstangengewinde: M8
Dämpfungslänge: 13 mm
Dämpfungsenergie: 1.5 J
Drehmoment für Verdrehsicherung, max.: 0.25 Nm
Drehwinkeltoleranz (±): 2.5 °
Gewicht: 0.169 kg
Gewicht 0 mm Hub: 0.16 kg
Gewicht +10 mm Hub: 0.009 kg
